☞ AUTO CAD 2018 Version

☞ EPS파일은 이미지 수정이 자유롭고 디자인이나 인쇄에 활용 됨

☞ 플로터를 추가하여 EPS 파일로 저장하고 포토샵에서 열기

플로터 생성

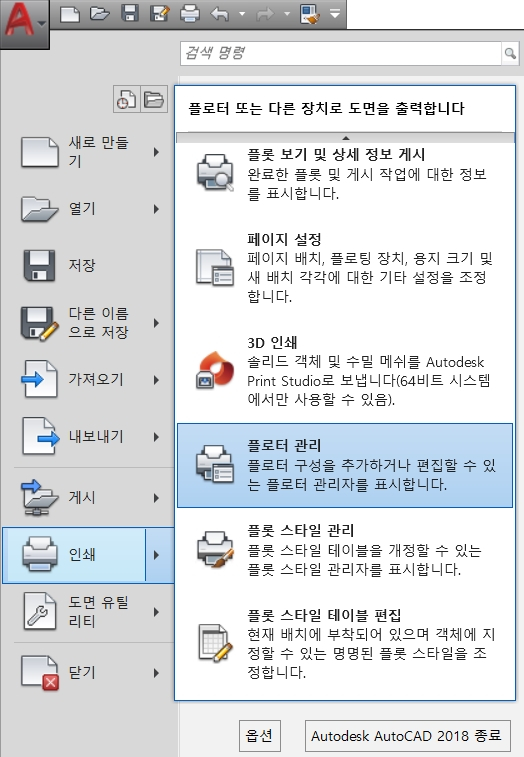

· 인쇄 → 플로터 관리 열기

· 플로터 추가 마법사 실행

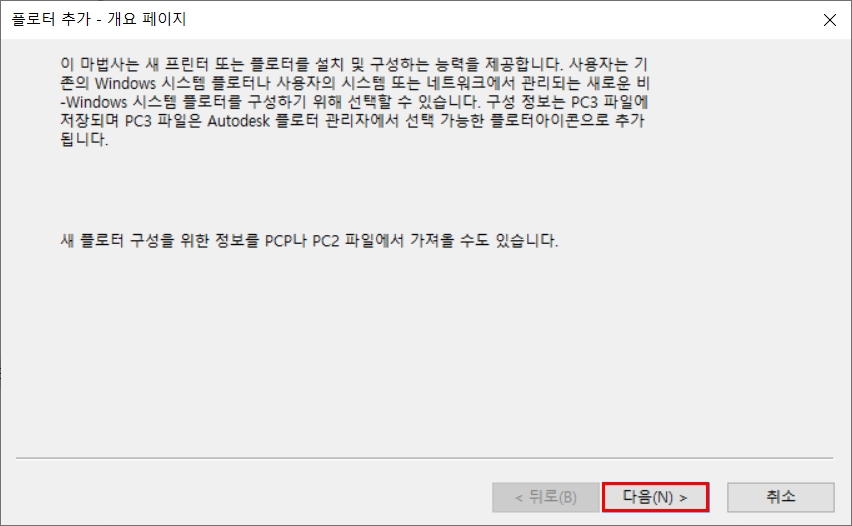

· 다음 버튼 클릭 ↓↓

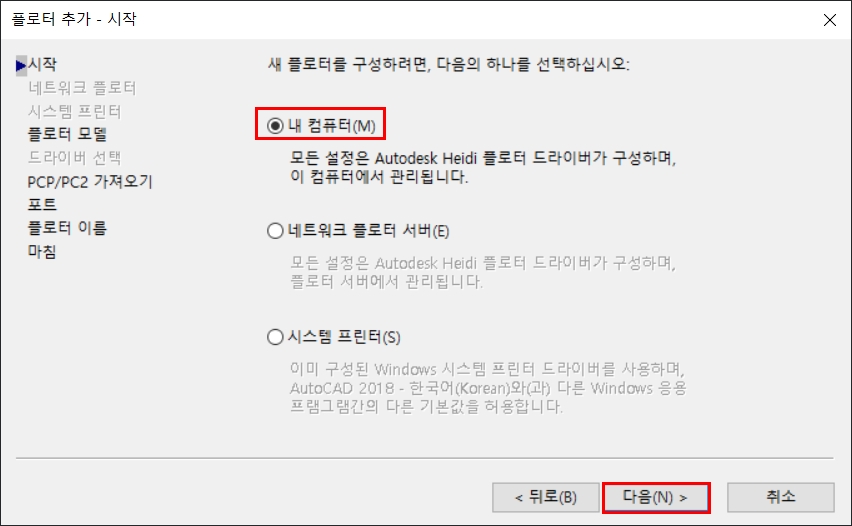

· 내 컴퓨터 선택 후 다음 ↓↓

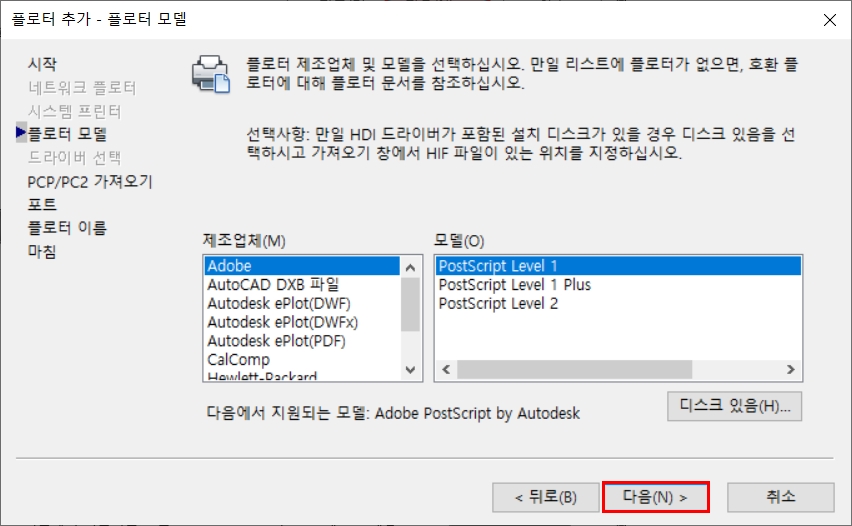

· 이미지 처럼 선택 후 다음 ↓↓

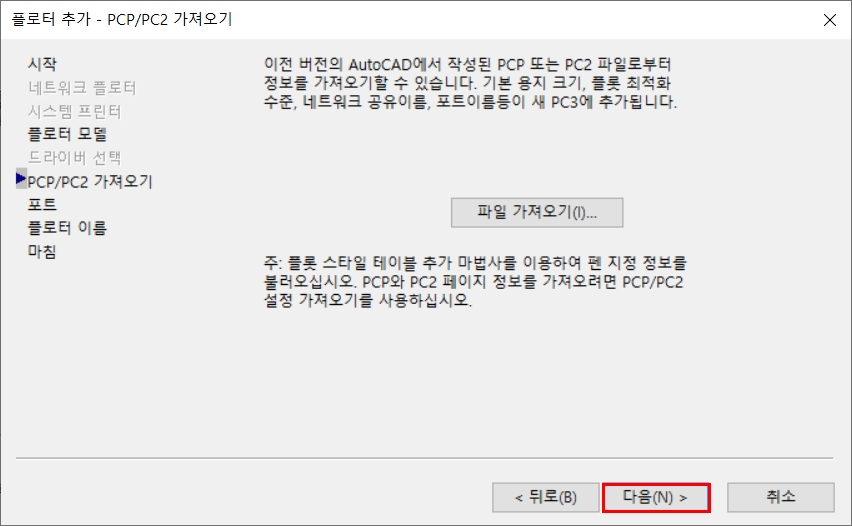

· 다음 클릭 ↓↓

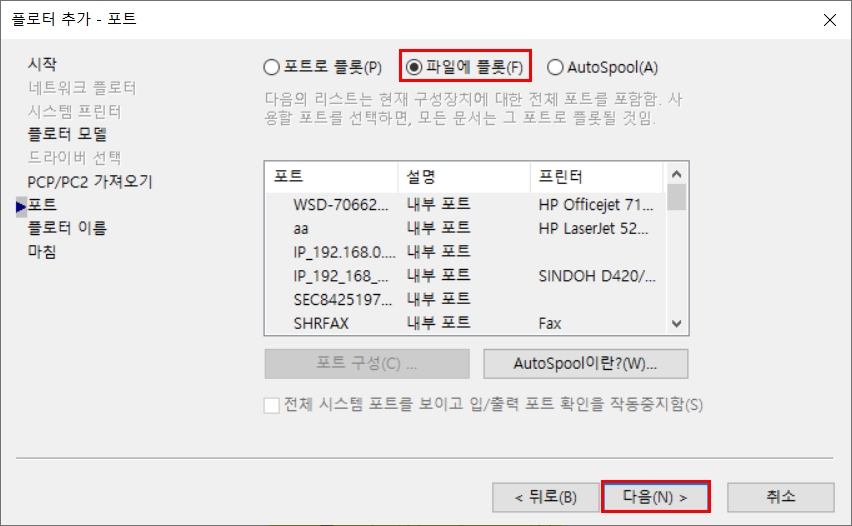

· 포트에서 파일에 플롯 선택 후 다음 ↓↓

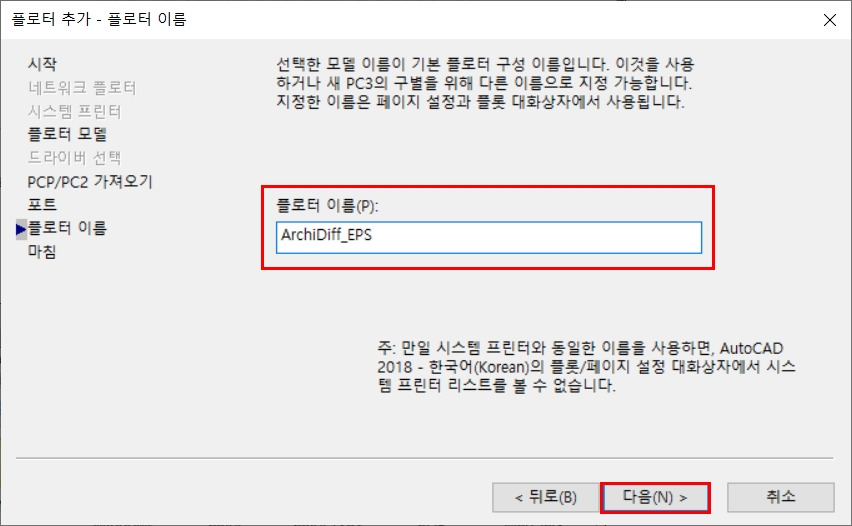

· 사용 할 플로트 이름 적은 후 다음 ↓↓

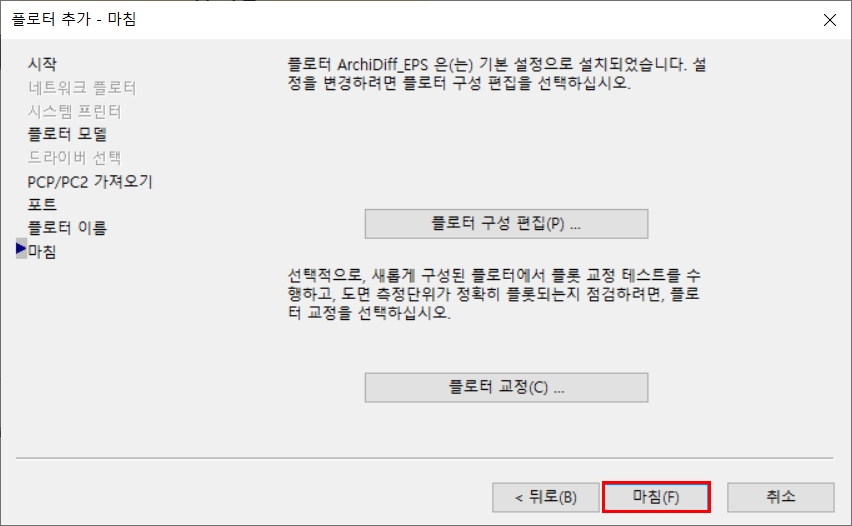

· 마침 클릭 ↓↓

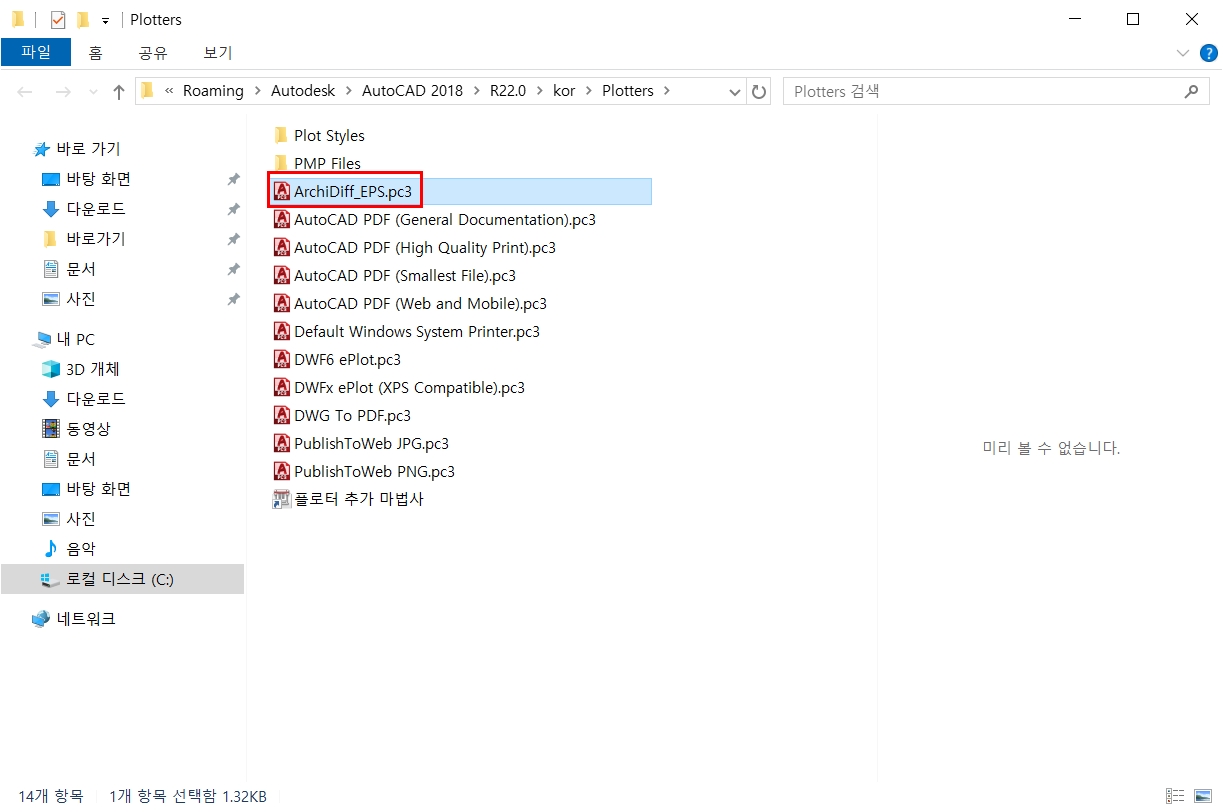

· 생성 된 플로터 확인 ↓↓

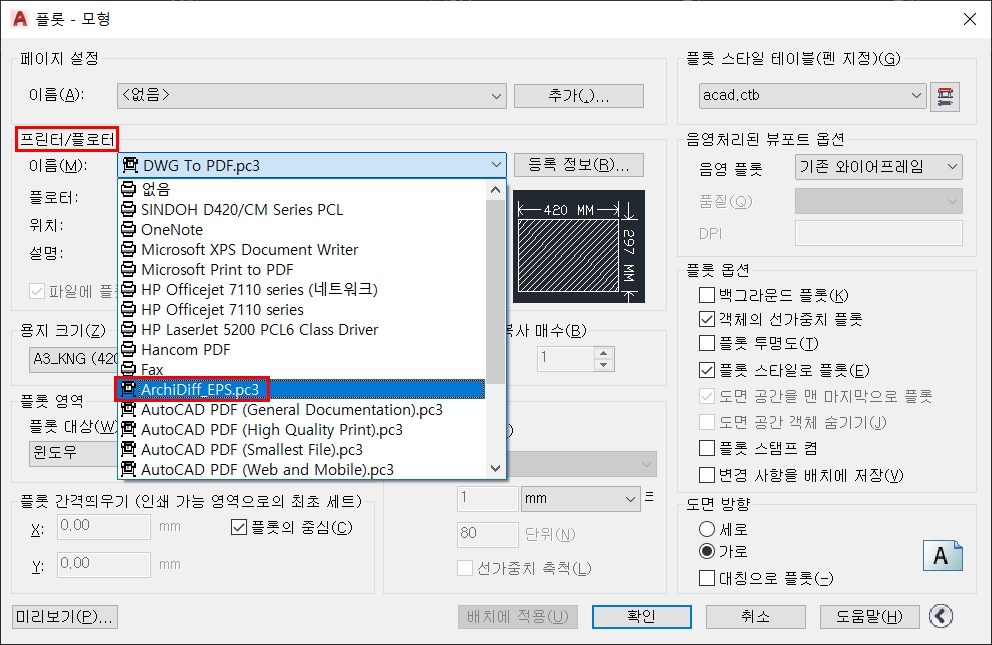

· 프린트/플로터에서 생성 한 플로터 선택 (단축키 Ctrl + P) ↓↓

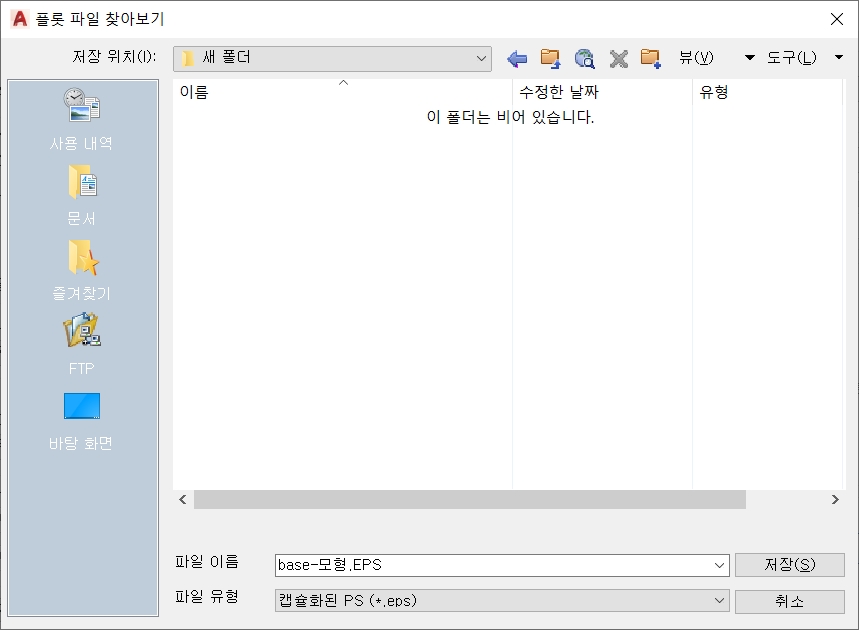

· 파일(base-모형.EPS) 저장 - 파일이름은 본인이 알아서 정하기 ↓↓

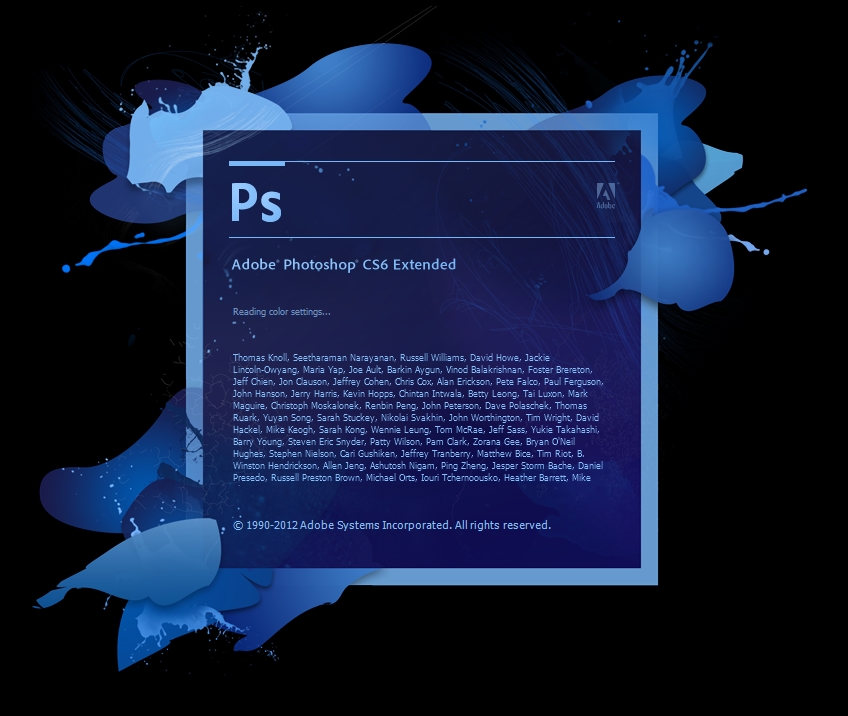

· 포토샵 실행 ↓↓

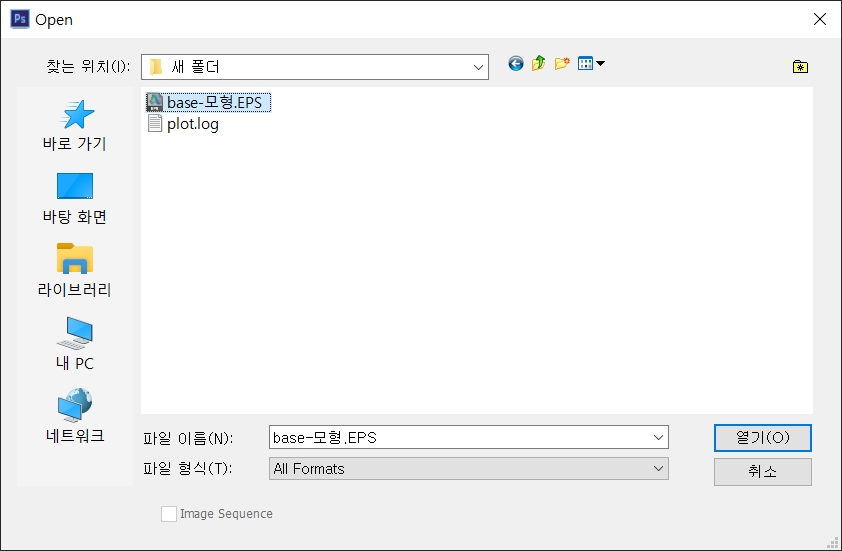

· EPS 파일(base-모형.EPS - 방금 생성 한 파일 이름) 열기 ↓↓

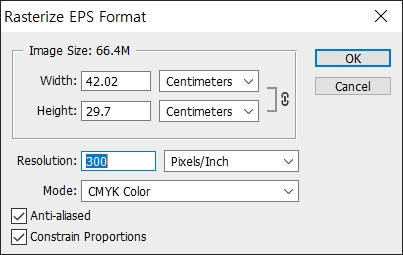

· Resolution 300 설정 ↓↓

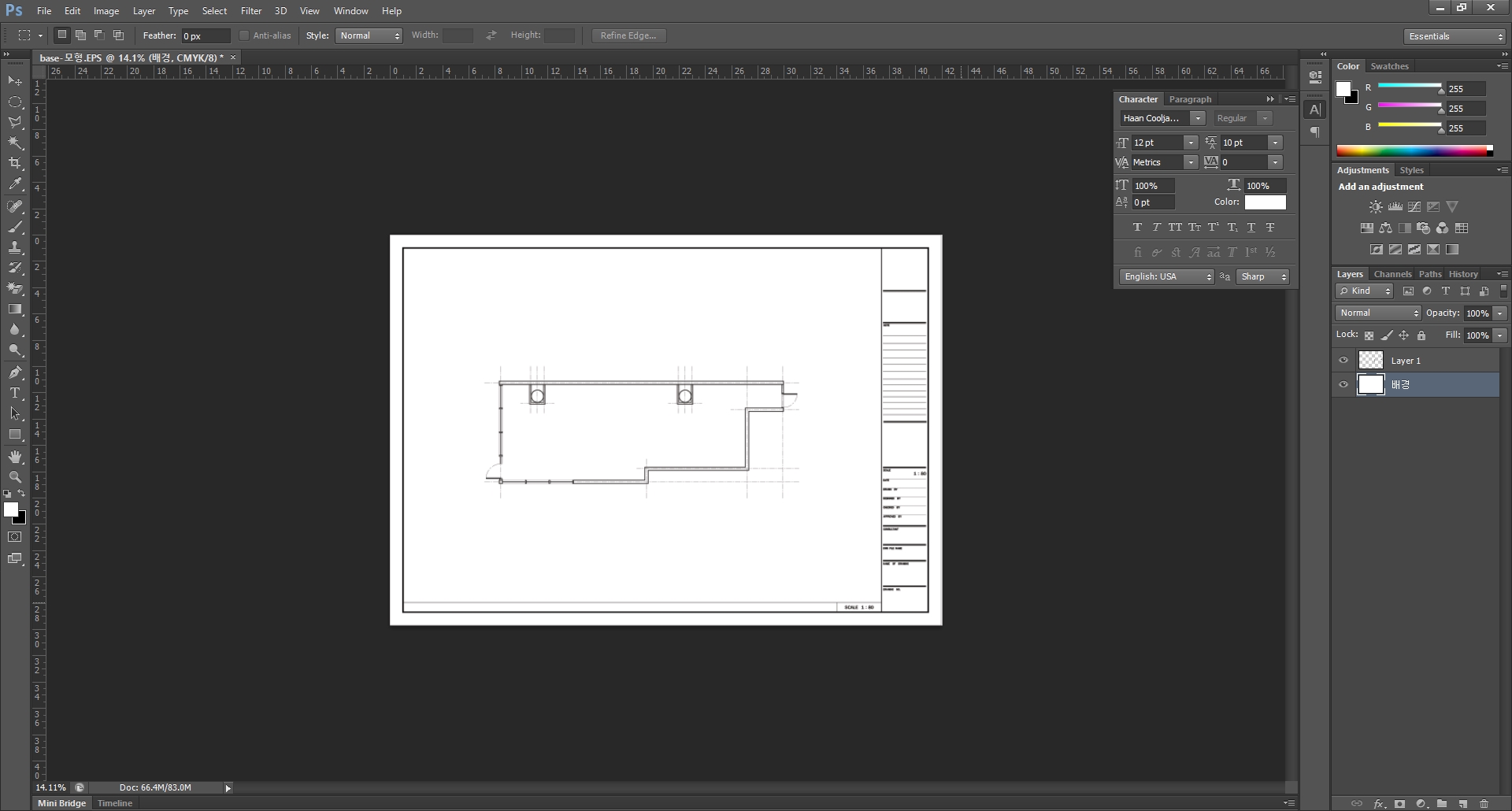

· EPS 파일 포토샵 화면 ↓↓
