이미지 넣기(삽입) [오토캐드]
☞ AUTO CAD 2018 Version
☞ 이미지 추가 방법의 외부참조와 OLE 객체 삽입
외부 참조
☞ 외부 참조는 캐드 파일에 이미지 용량이 늘어나진 않지만 이미지 파일을 캐드 파일과 함께 보관 함
☞ 이미지 경로 변경 시 문제가 생길 수 있음
(1) 외부 참조 창 열기

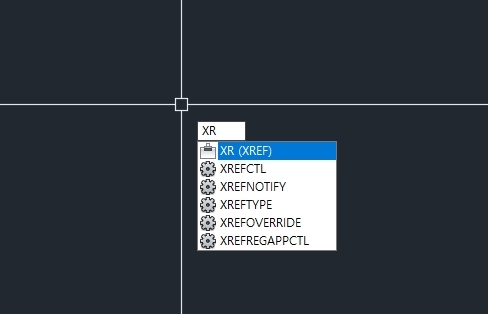

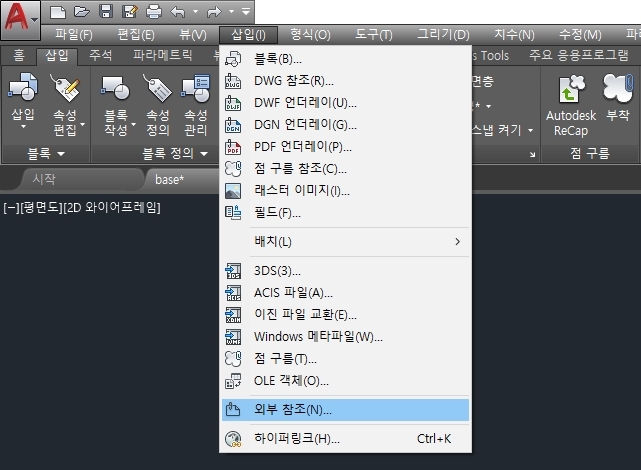

· 명령어 XREF 또는 삽입 → 외부참조 실행

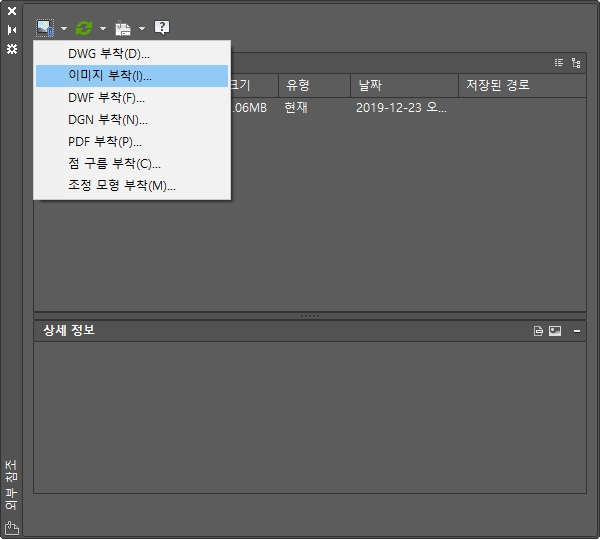

(2) 이미지 부착
· 이미지 부착 클릭

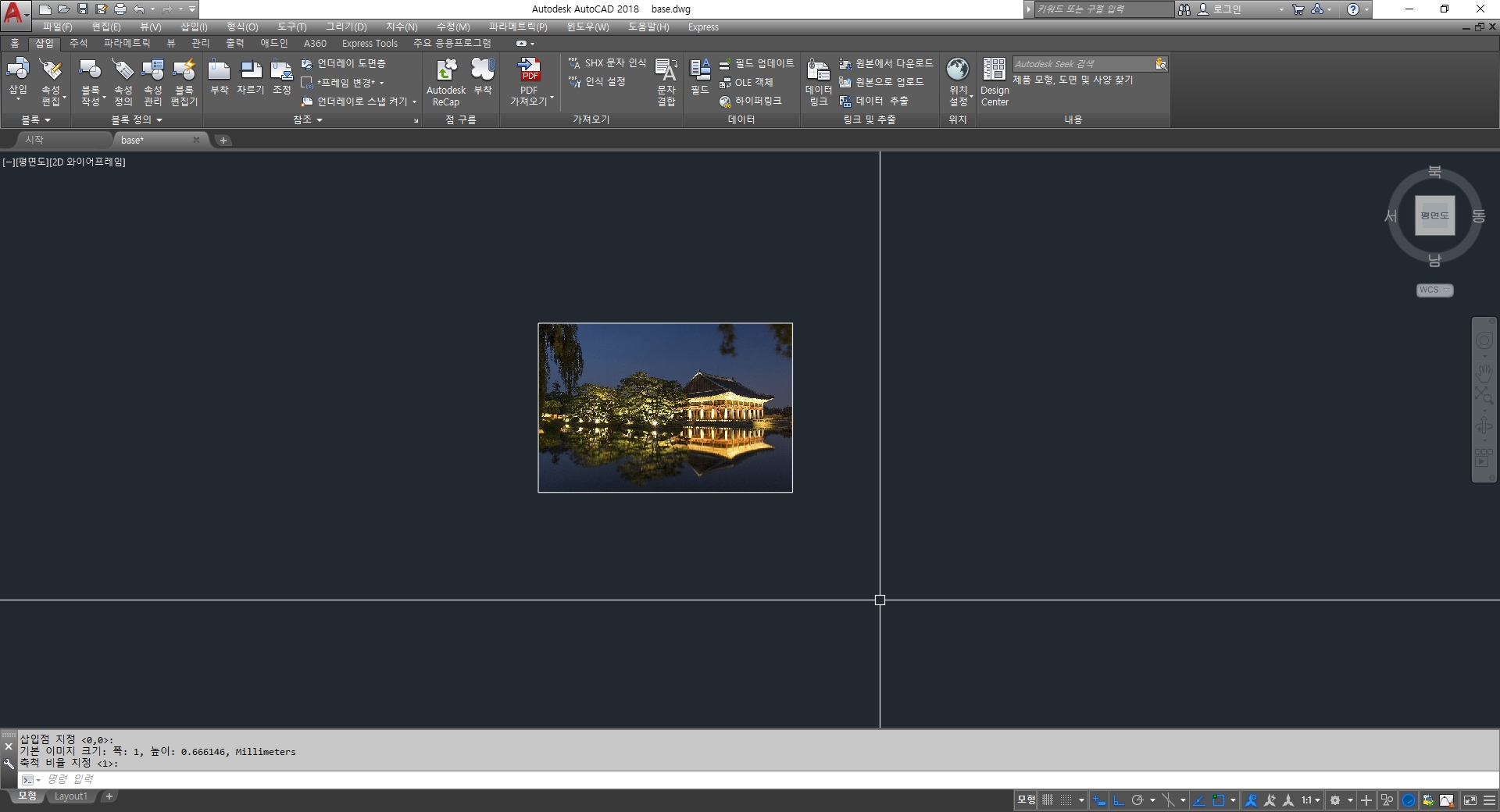

(3) 이미지 추가 확인
· 추가하려는 이미지 넣기
OLE 객체 삽입
☞ OLE 객체 삽입은 이미지 용량이 캐드 파일에 포함되어 캐드 파일 용량이 늘어 남
☞ 이미지를 함께 보관 할 필요가 없음
(1) 그림판 열기
· 삽입 할 이미지를 그림판에서 열기

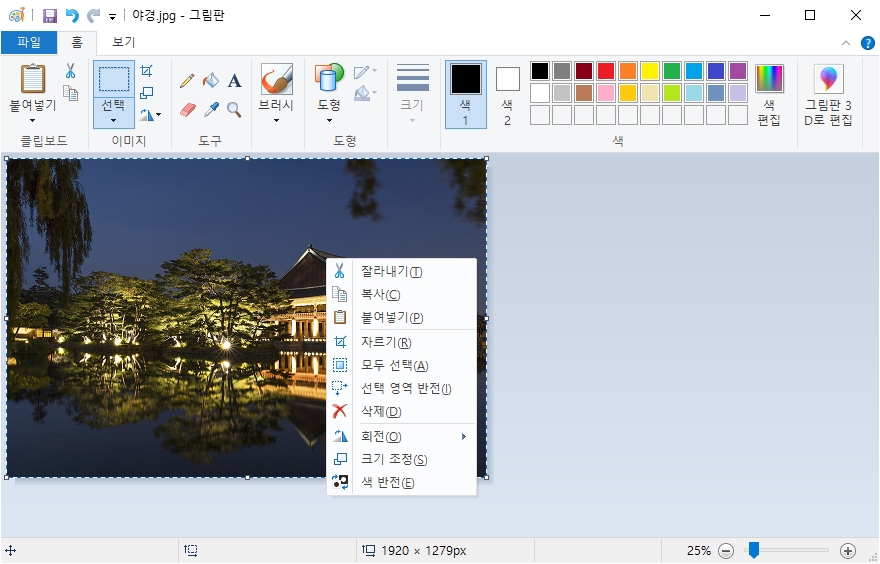

(2) 그림판 선택 복사
· 선택 툴로 이미지에서 삽입 할 부분을 선택하여 복사

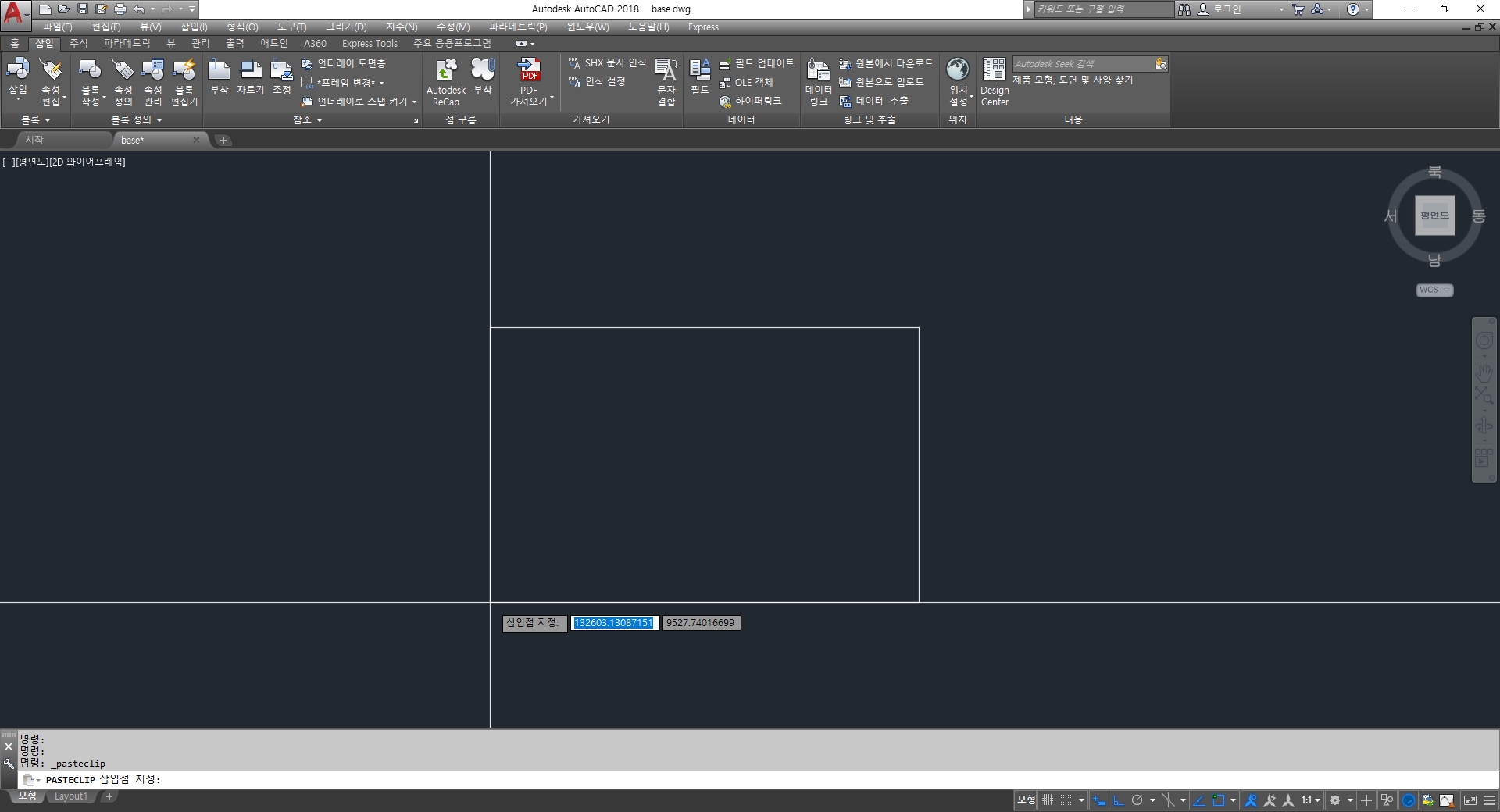

(3) 캐드에 붙여넣기
· 캐드를 열고 붙여넣기(Ctrl + V) 후 삽입점 지정 하기

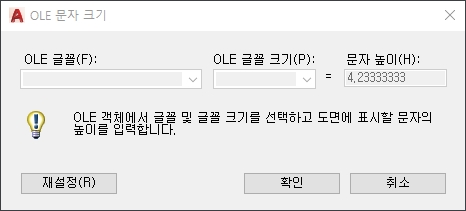

(4) OLE 문자 크기 창
· 확인 누르기

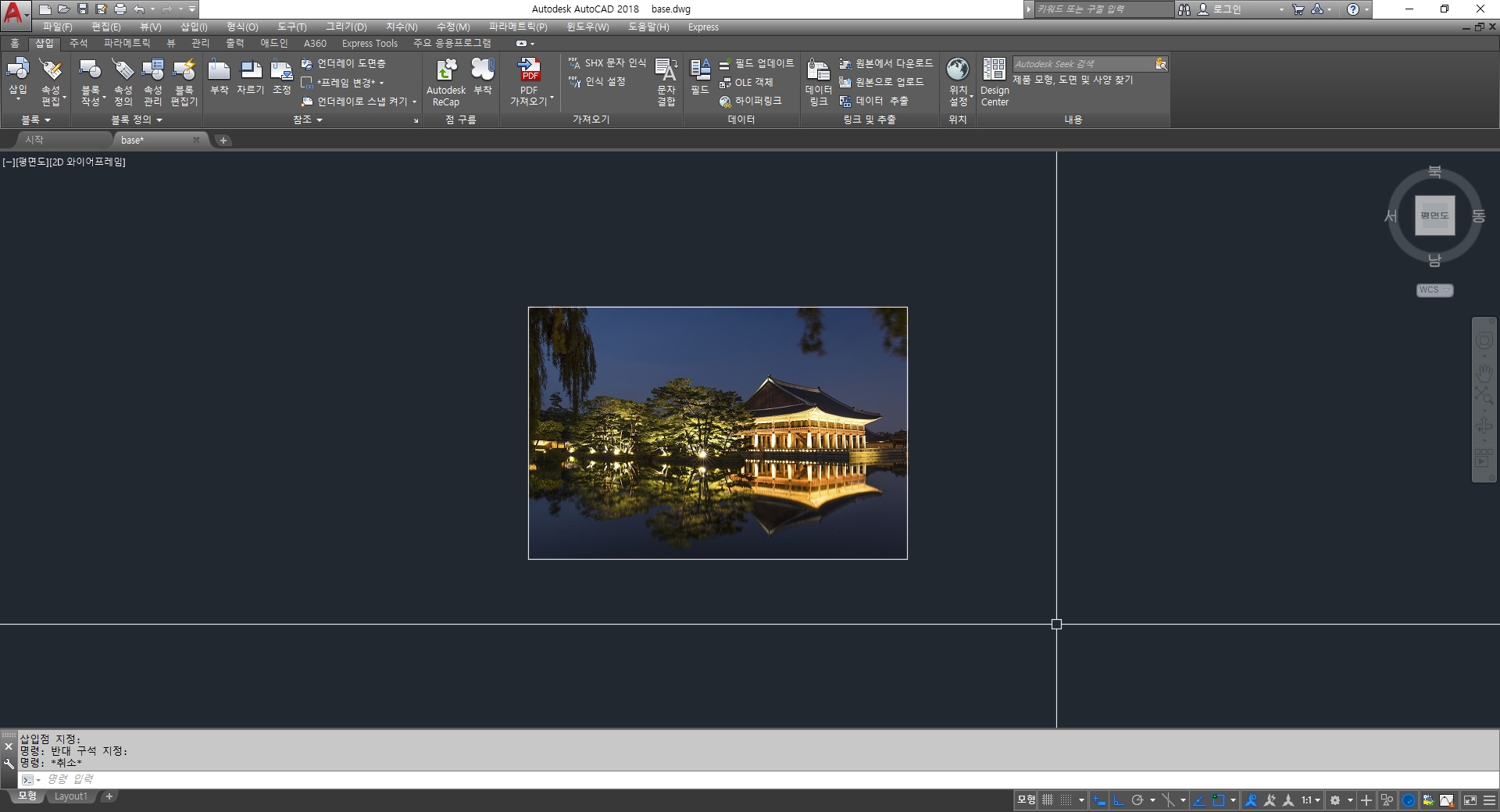

(5) 이미지 추가 완료
· OLE 객체로 이미지 삽입
