객체 순서 변경 [오토캐드]

☞ AUTO CAD 2018

☞ 객체의 그리기 순서 변경 하기



객체 순서 옵션 명령어

· DRAWORDER (단축키 DR)은 객체 그리기 순서를 변경 하는 명령어

· 객체를 그린 순서에 따라 순서가 정해지고 같은 위치에 선이 겹치면 먼저 그린 선이 가려짐

· 특정 선이나 객체가 반드시 위에 보여야 할 경우 사용

· CTB 설정에 따라 두께가 다른 선이 같은 위치에 있어 출력시 문제가 될 경우 확인

· 세세하게 순서를 정하지 않는 경우도 많음

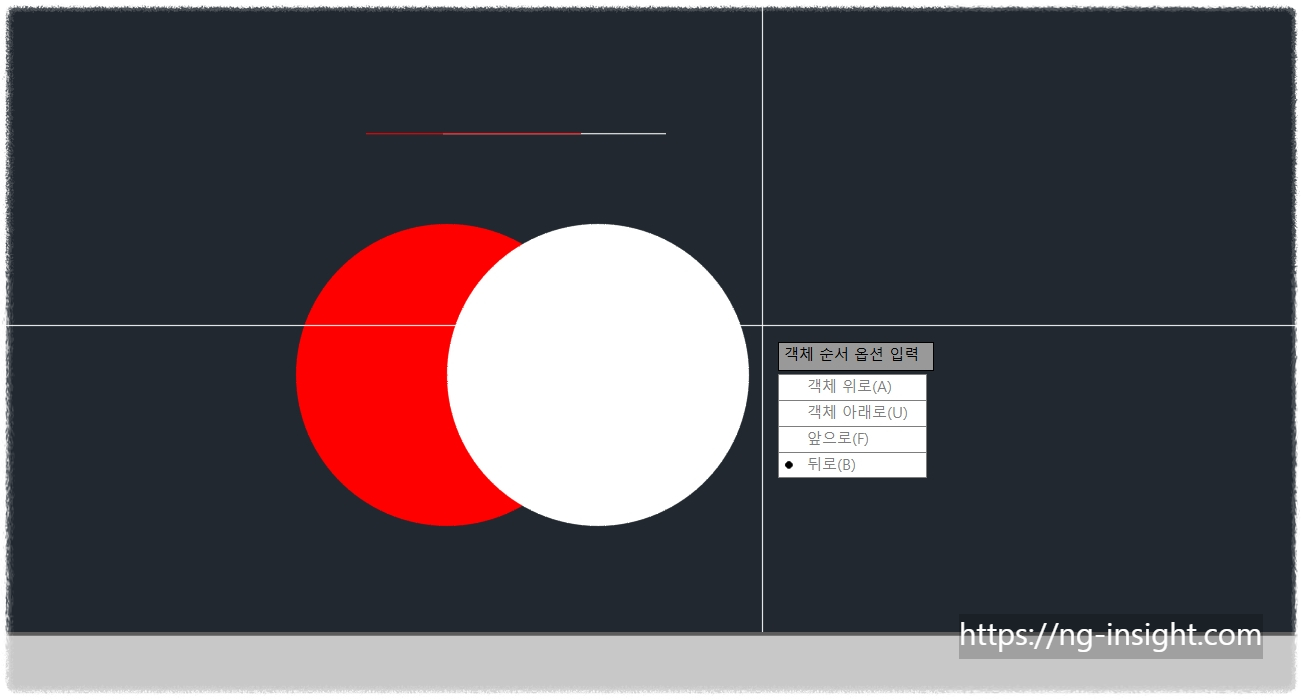

겹쳐진 객체

(1) 명령어 DRAWORDER 실행

(2) 순서 설정 할 객체 선택

(3) 마우스 오른쪽 클릭

(4) 그리기 순서 옵션 선택

순서 옵션
객체 위로 (객체 위로 가져오기)	선택 한 객체를 지정 된 참조 객체의 위로 이동
객체 아래로 (객체 아래로 보내기)	선택 한 객체를 지정 된 참조 객체의 아래로 이동
앞으로 (맨 앞으로 가져오기)	선택 한 객체를 도면에서 객체 순서의 맨 위로 이동
뒤로 (맨 뒤로 보내기)	선택 한 객체를 도면에서 객체 순서의 맨 뒤로 이동
