특성(속성) 복사하기 (MATCHPROP) [오토캐드]

☞ AUTO CAD 2018 Version

☞ MATCHPROP 사용 해 보기



MATCHPROP

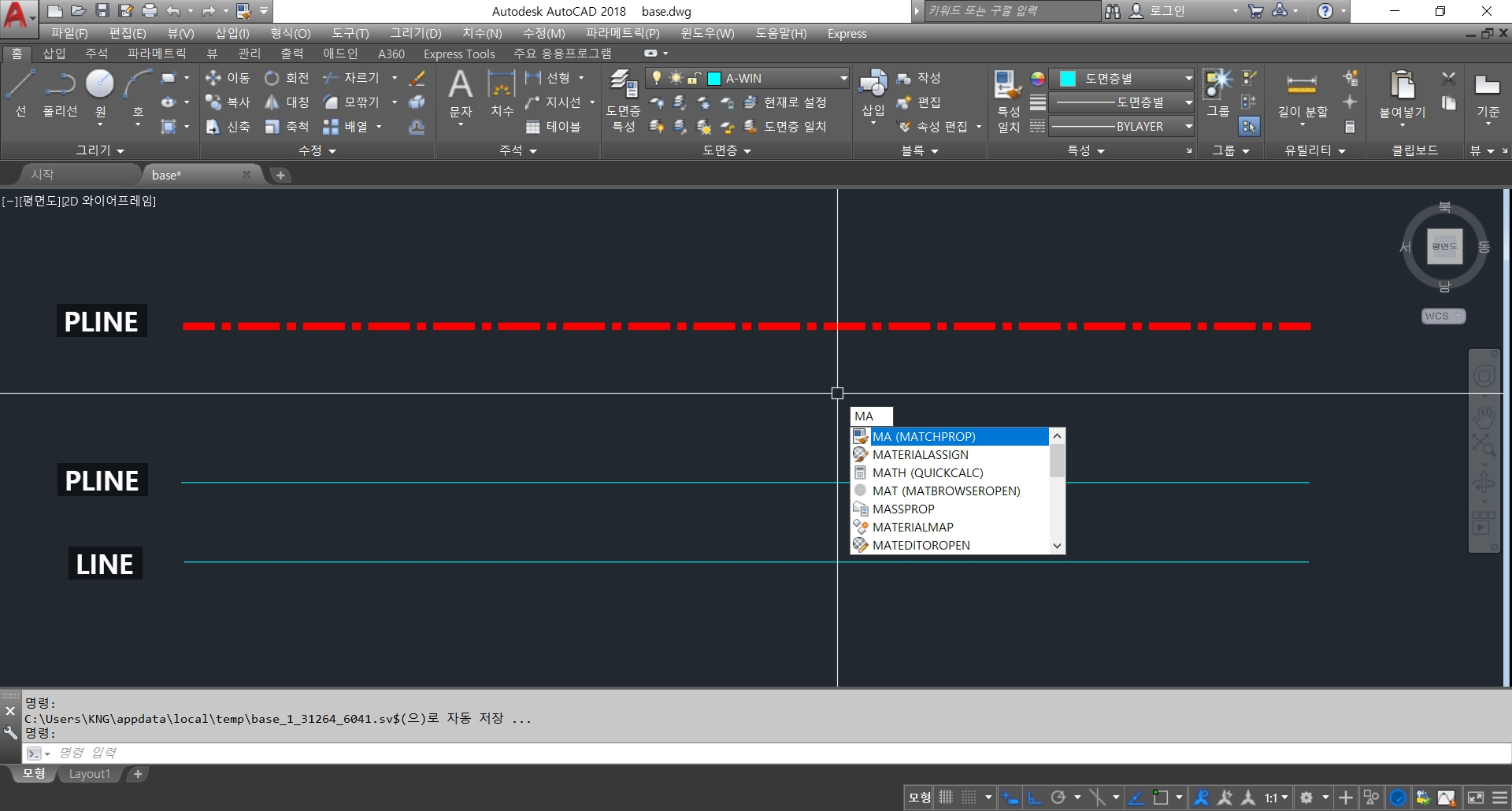

(1) 명령어 실행

MATCHPROP 입력 실행

· 선택 객체의 특성을 다른 객체에 적용
· 도면층을 바꾸기 위해 많이 사용
· 개별적으로 특성을 설정 하는 것 보다 효율적



맨 위 PLINE 특성 복사하여 두번째 PLINE, 세번째 LINE에 적용 할 예정 ↓↓↓

MATCHPROP

---

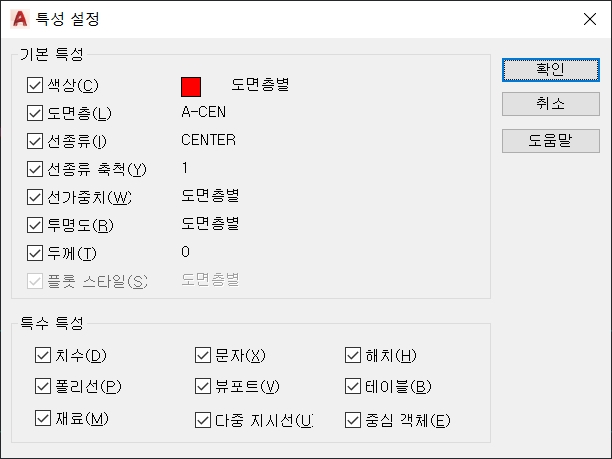

(2) 특성 설정 창

복사 할 특성들 확인 후 확인 버튼 클릭

· 적용 가능 한 특성은 아래 이미지에 보이는 것들이 있음
· MATCHPROP 명령어는 특성을 복사 하는 것이지 길이나 크기를 복사 하는 것이 아님

특성 설정

---

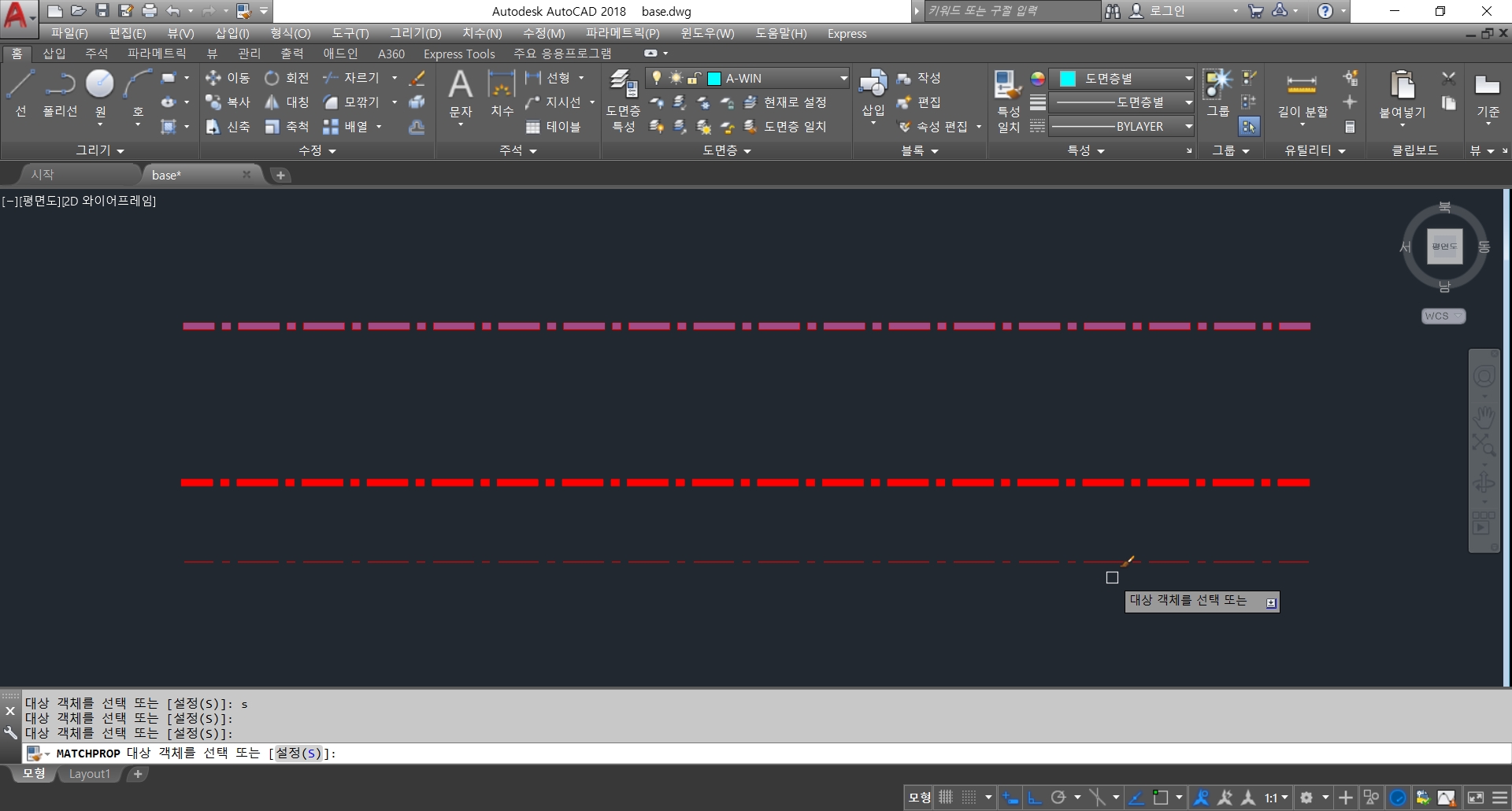

(3) 특성 복사

맨 위 PLINE의 특성이 두번째 PLINE, 세번째 LINE 객체에 복사되어 도면층, 선종류등.. 일치 됨

· LINE에 없는 PLINE의 특성은 복사 되지 않음

MATCHPROP 사용
