모깍기(Fillet)로 선 연결, LINE과 PLINE [오토캐드]

NG Odyssey 2024. 5. 4.

☞ AUTO CAD 2018 Version

☞ 작업을 하면서 선을 자르고 연결하는 경우가 많음

☞ Fillet(모깍기)을 이용하여 선을 연결 해 보기

선 연결 하기

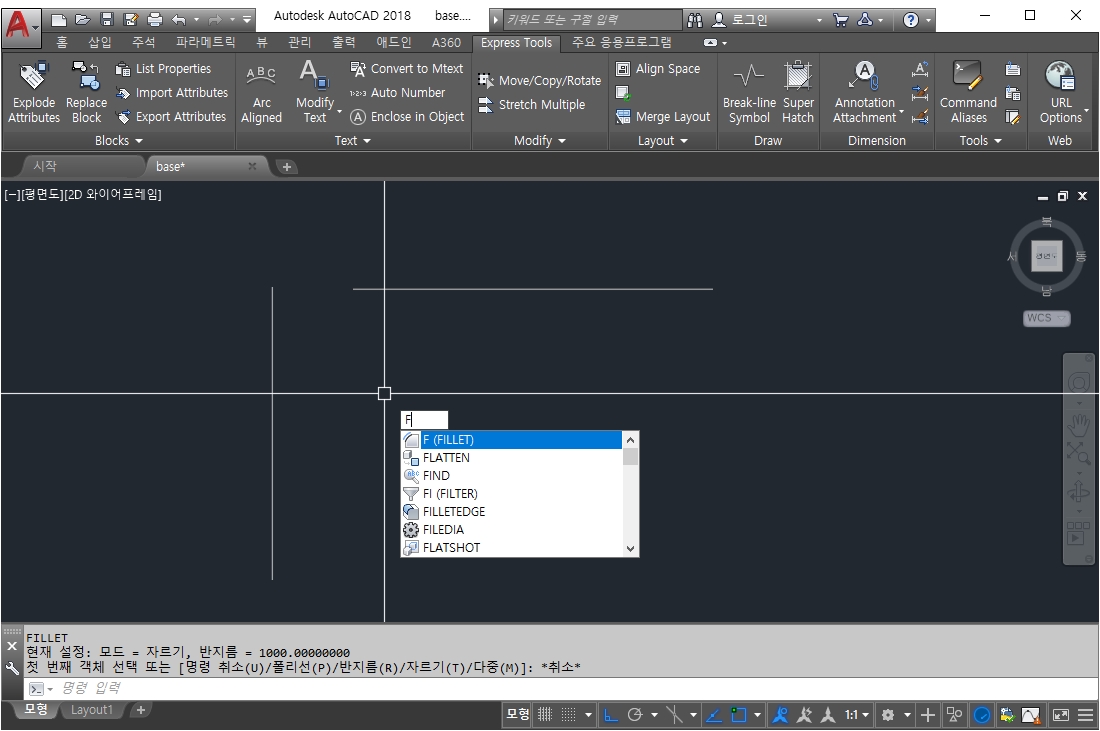

· 명령어 FILLET 입력 ↓↓↓

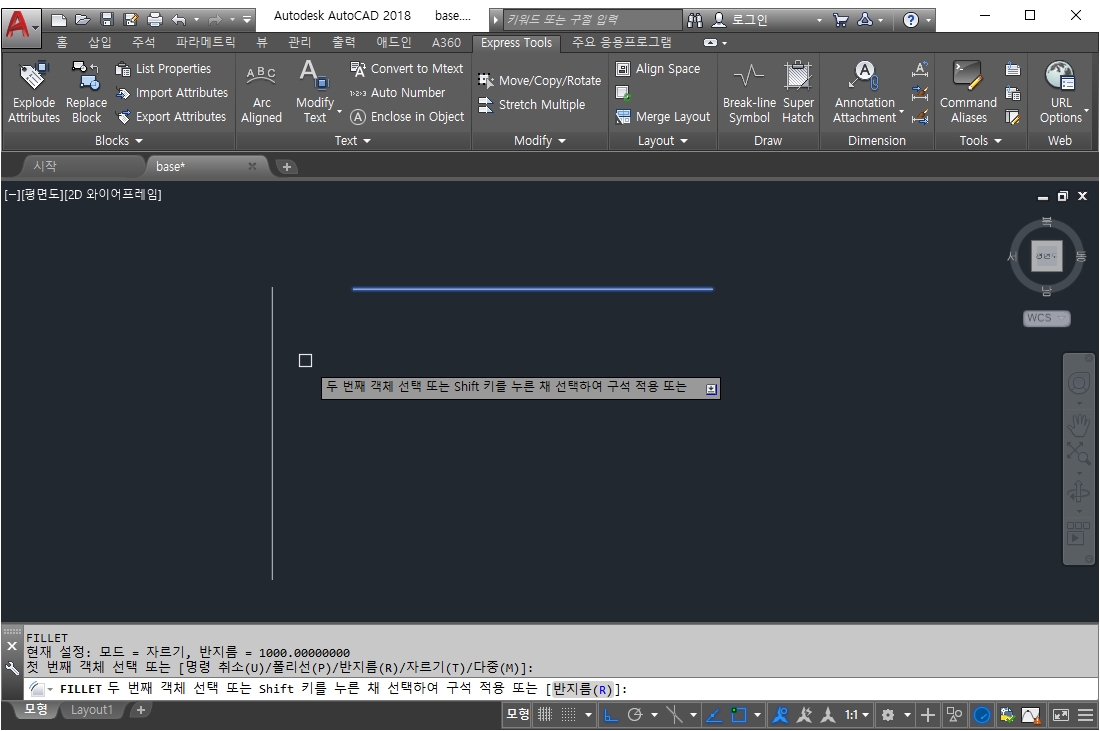

· 첫번째 객체를 선택 하기 ↓↓↓

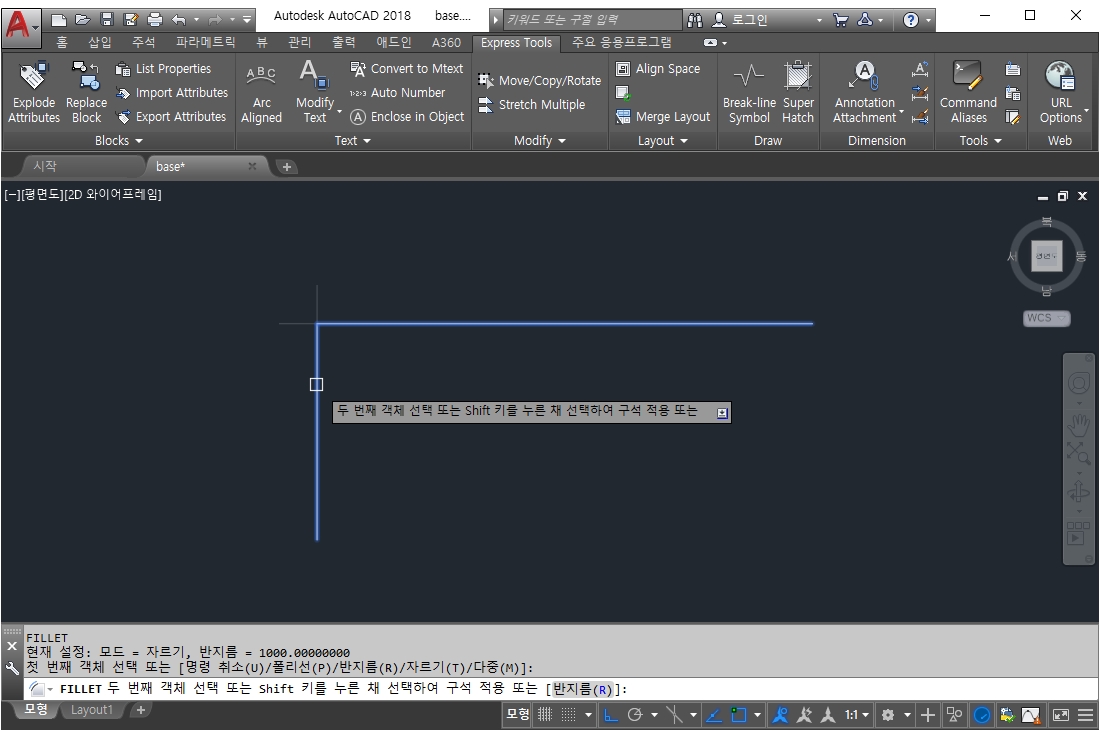

· Shift키를 누른 상태로 두번째 객체를 선택 하기 ↓↓↓

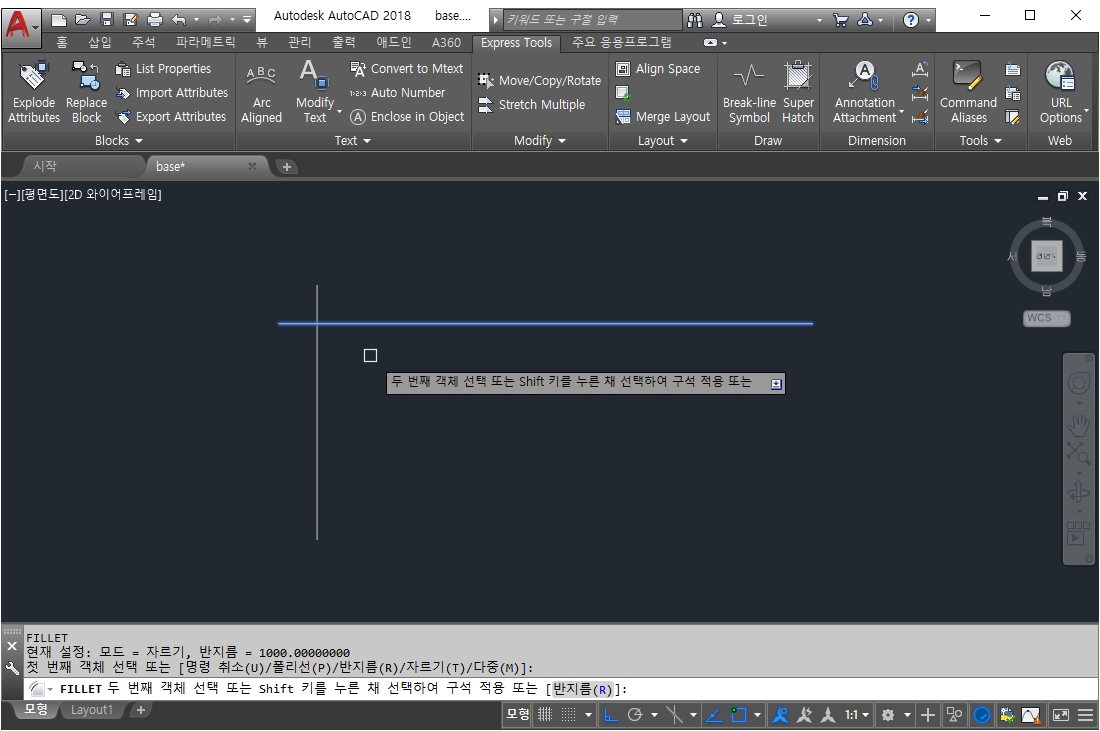

· 서로 교차하는 선도 똑같음

· 위와 똑같이 객체 하나 선택 ↓↓↓

· Shift키를 누른 상태로 두번째 객체를 선택 하기 ↓↓↓

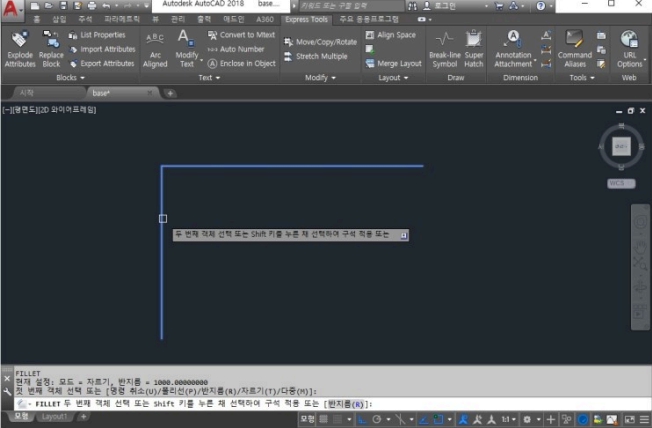

· 교차 된 선이 잘리면서 연결 됨

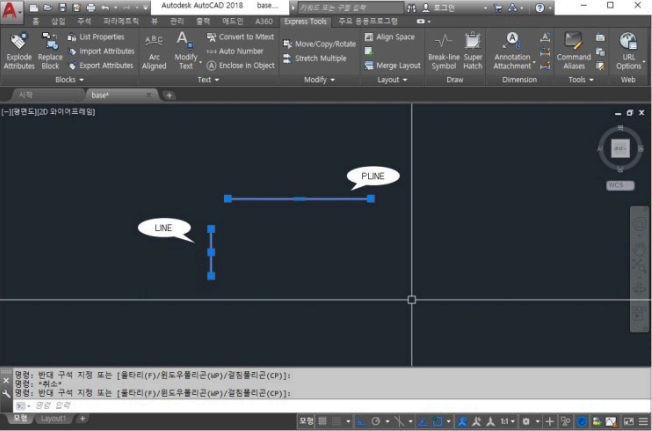

☞ LINE과 PLINE 연결 시 합쳐진 선은 PLINE이 됨

· 위와 똑같이 FILLET을 이용하기 ↓↓↓

· 첫번째 객체를 선택 하기 ↓↓↓

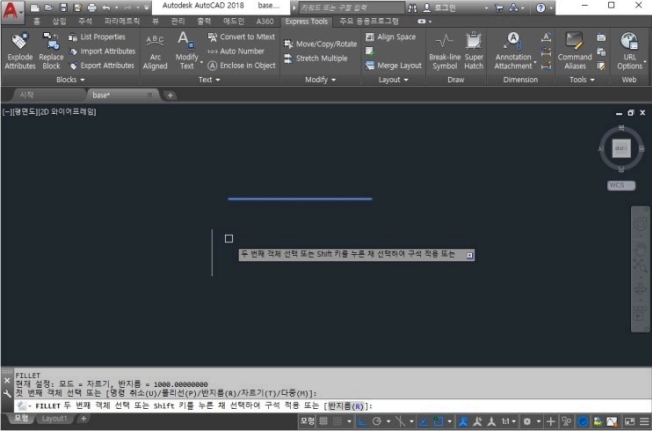

· Shift키를 누른 상태로 두번째 객체를 선택 하기 ↓↓↓

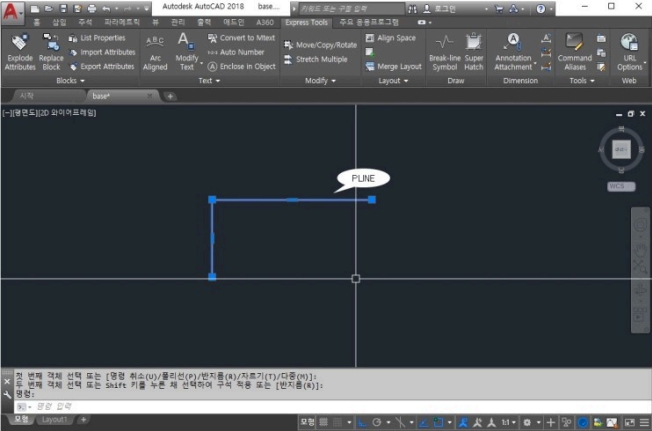

· 선이 연결 되고 PLINE으로 되었음
