치수 스타일(DIMSTYLE) 설정 해 보기 [오토캐드]

☞ AUTO CAD 2018 Version

☞ 치수 스타일 새로 만들어 설정 해 보기



치수 스타일 새로 만들기

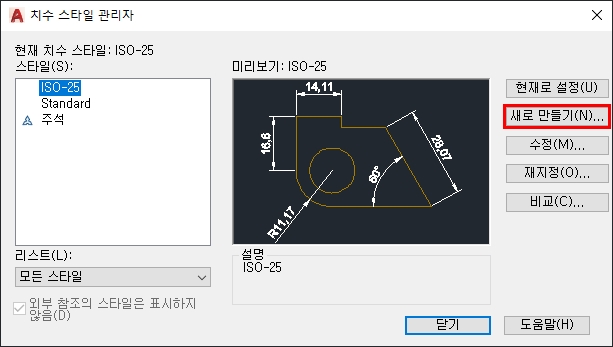

(1) 새로만들기

· dimstyle 명령어 실행하여 치수 관리자 열기

· 치수 스타일 관리자에서 새로 만들기 클릭

☞ 스타일 목록에 사용 할 스타일이 있을 경우는 해당 스타일을 선택하고 현재로 설정을 클릭

치수 스타일 관리자

· 새 스타일 이름 정하기 (ISO-25 치수스타일이 복사 됨)

새 치수 스타일 작성

---

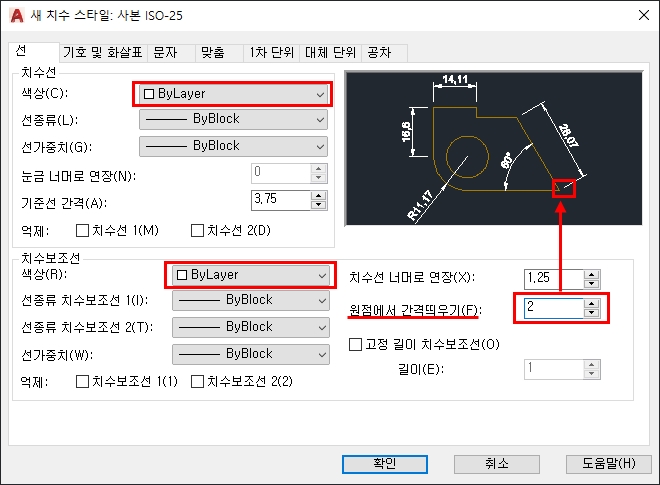

(2) 선 설정

· 치수선, 치수보조선 색상 및 원점에서 간격띄우기 설정 하기

☞ ByLayer는 치수를 그릴 때 선택 되어 있는 레이어 색상으로 나타남
☞ 원점에서 간격띄우기 : 선택 한 점에서 부터 띄우는 간격

치수스타일 [선]

---

(3) 기호 및 화살표 설정

· 화살촉 설정 하기

☞ 건축눈금(Architectural tick), 점(Dot), 작은점(Small Dot) 많이 사용

치수스타일 [기호 및 화살표]

---

(4) 문자 설정

· 문자 스타일, 문자 색상, 문자 높이 설정 하기

☞ 문자 스타일은 문자스타일창의 목록 나타 남
☞ 문자 높이 : 문자 크기
☞ 문자 배치는 그대로 해도 될 듯

치수스타일 [문자]

---

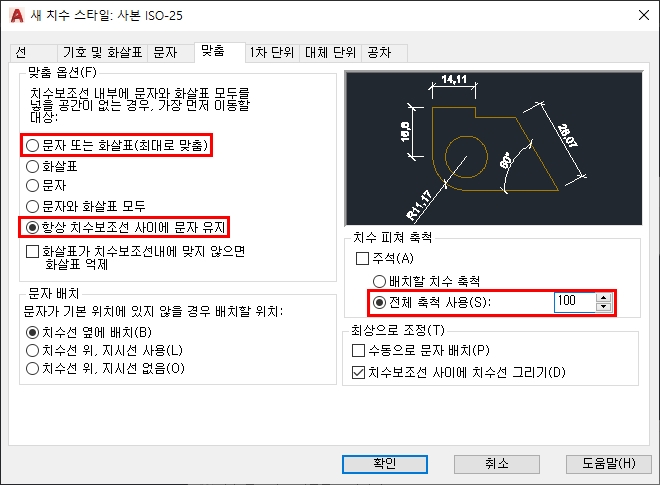

(5) 맞춤 설정

· 맞춤 옵션 : 문자 또는 화살표(최대로 맞춤), 항상 치수보조선 사이에 문자 유지 둘 중 하나 선택

· 전체 축적 사용 : 사용 할 축적 입력

☞ 항상 치수보조선 사이에 문자 유지 : 치수 문자 항상 중앙에 위치

치수스타일 [맞춤]

---

(6) 1차 단위 설정

· 단위 형식, 정밀도 설정 후 확인 클릭

☞ Windows 바탕 화면 : 숫자에 천단위로 콤마(,)가 사용 됨
☞ 정밀도 : 소수점 자릿수 설정, 사용 할 자리수대로 정하면 됨
☞ 반올림은 설정 하지 않겠음
☞ 목록에서 새로 만든 치수스타일을 선택하여 현재로 설정 클릭

치수스타일 [1차 단위]
