객체 가리기 [오토캐드]

☞ AUTO CAD 2018

☞ 객체 가리기 사용



< 객체 순서 변경 >

객체 순서 변경 [오토캐드]



객체 가리기 1

- 여러개가 겹쳐있는 객체 일부분을 가릴 때 유용
- 아래 객체를 현재 배경 색상으로 가리는 폴리곤 영역을 만들어 객체 가림

(1) 명령어 WIPEOUT 실행

· 해치 그리고 난 후 문자 삽입 한 경우 ↓↓↓

WIPEOUT 실행

---

(2) 옵션 선택

· 폴리선 영역을 가리는 경우 폴리선 선택

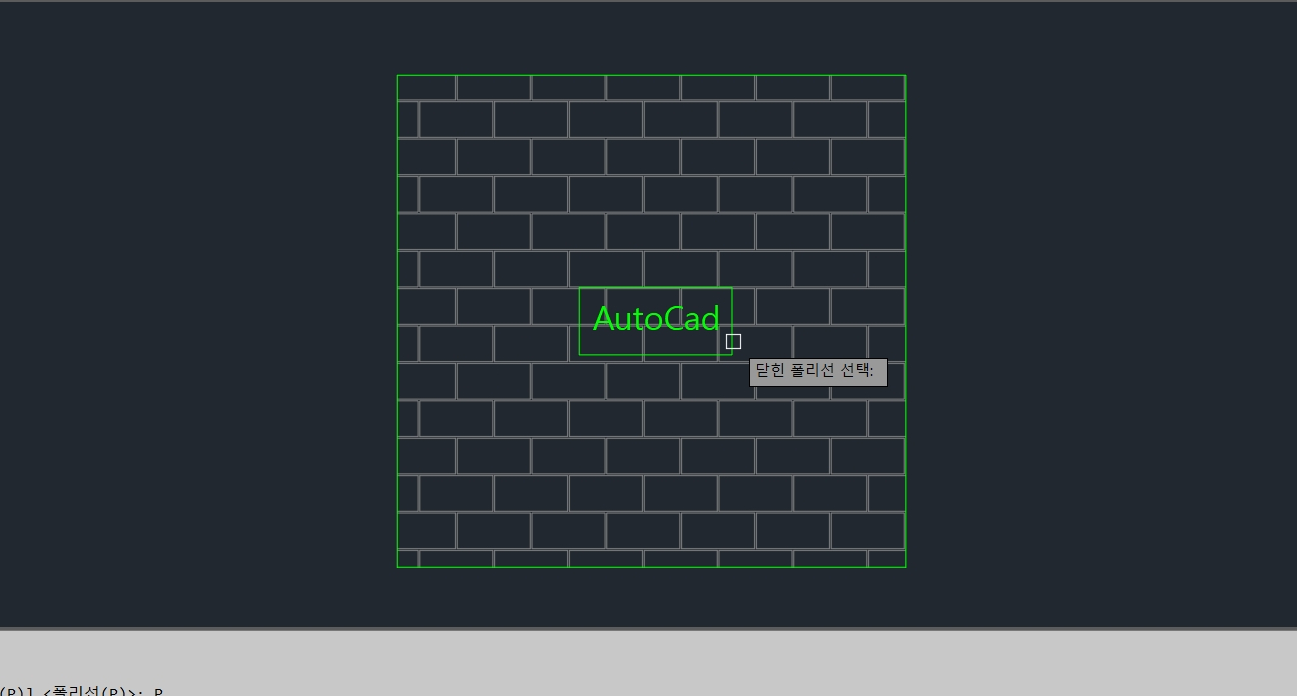

· 닫힌 폴리선 선택

닫힌 폴리선 선택

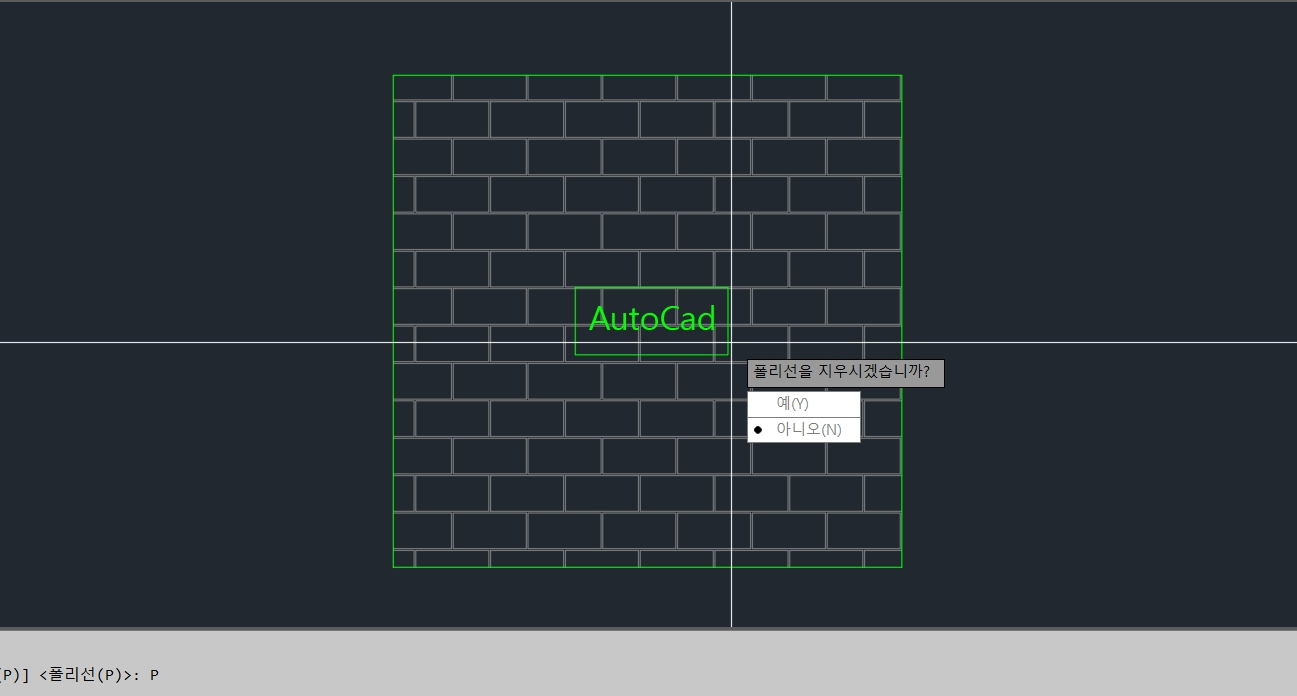

· 폴리선 지울지 물어 보는데 예를 선택 하여 지워도 됨

폴리선 지울지 여부

---

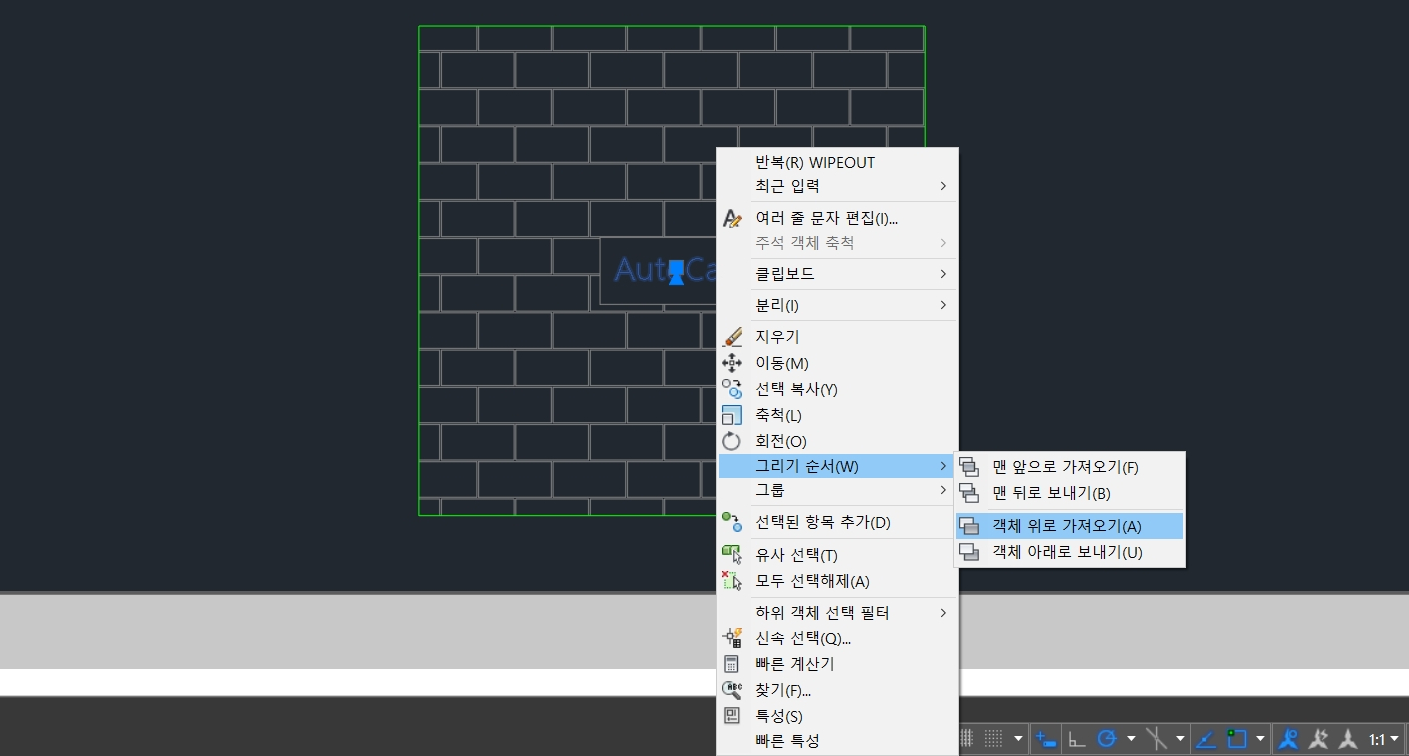

(3) 객체 순서

· 객체 순서를 바꾸기 위해 문자 선택 후 마우스 오른쪽 버튼 클릭하여 순서 변경

· DRAWORDER 명령으로 실행 할 수도 있음

객체 순서 변경

---

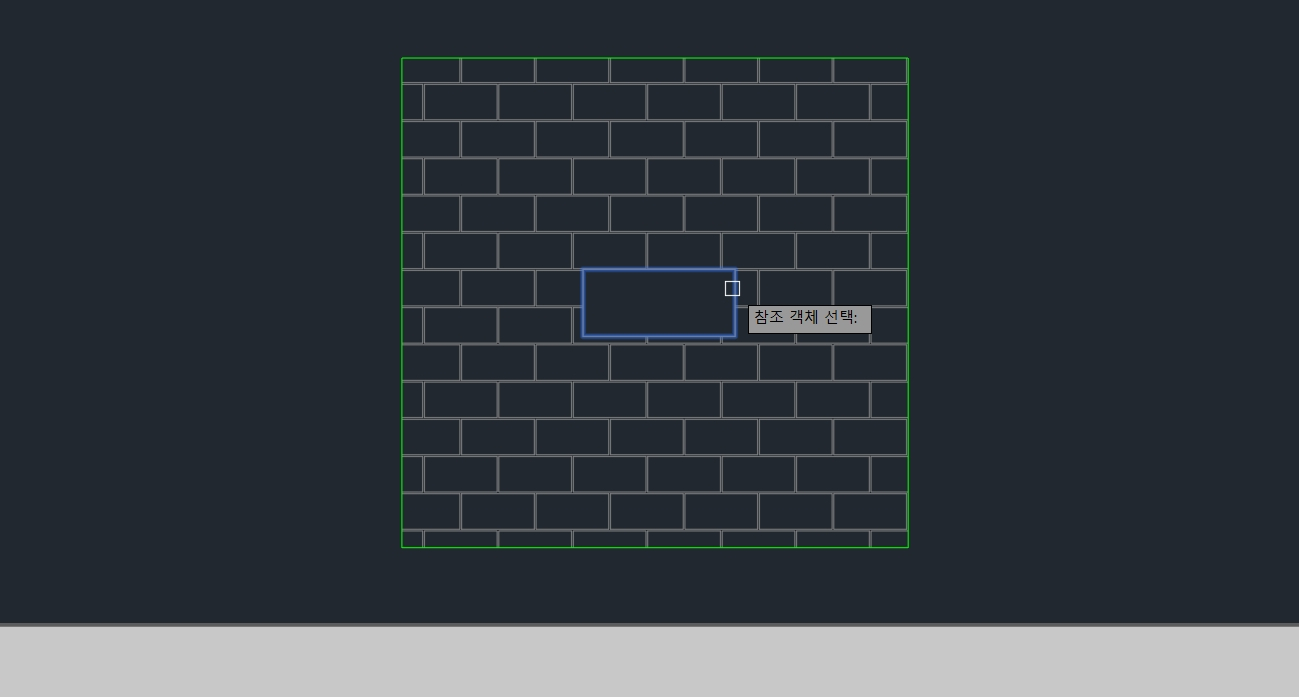

(4) 참조 객체 선택

· 가려진 문자의 객체 순서를 가리기 객체의 위로 바꿈

참조 객체 선택

---

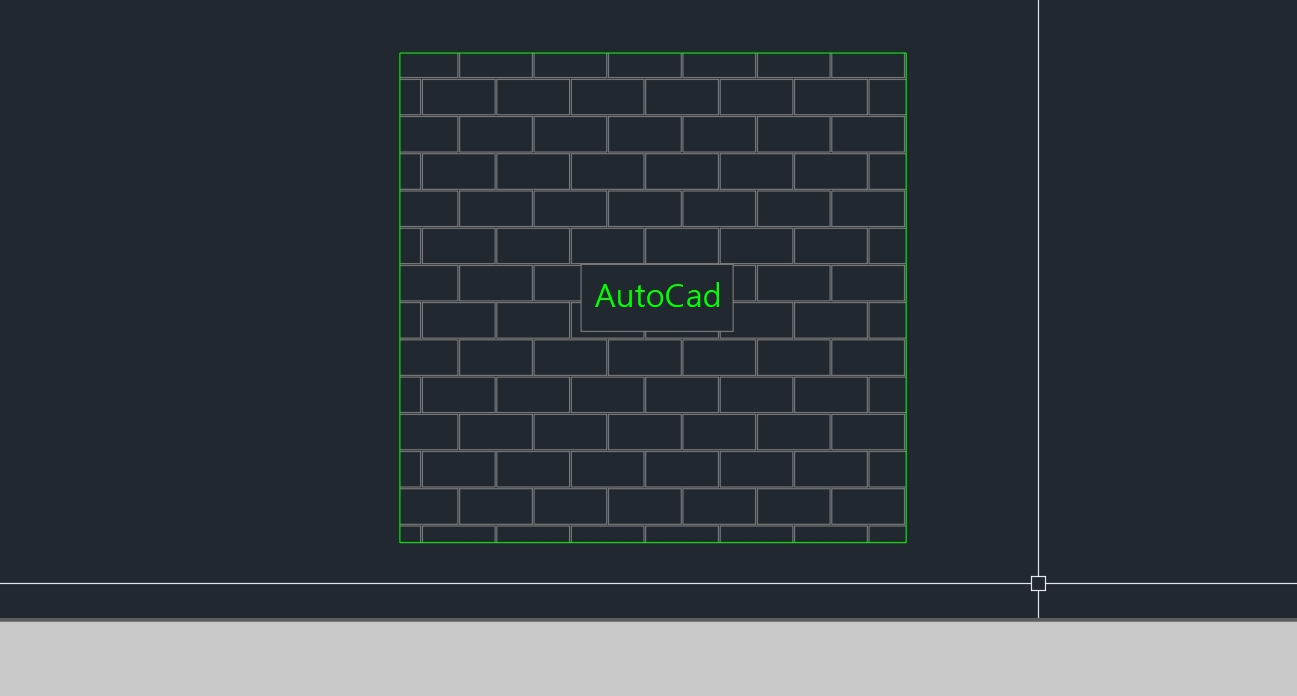

(5) 완료

완료





객체 가리기 2

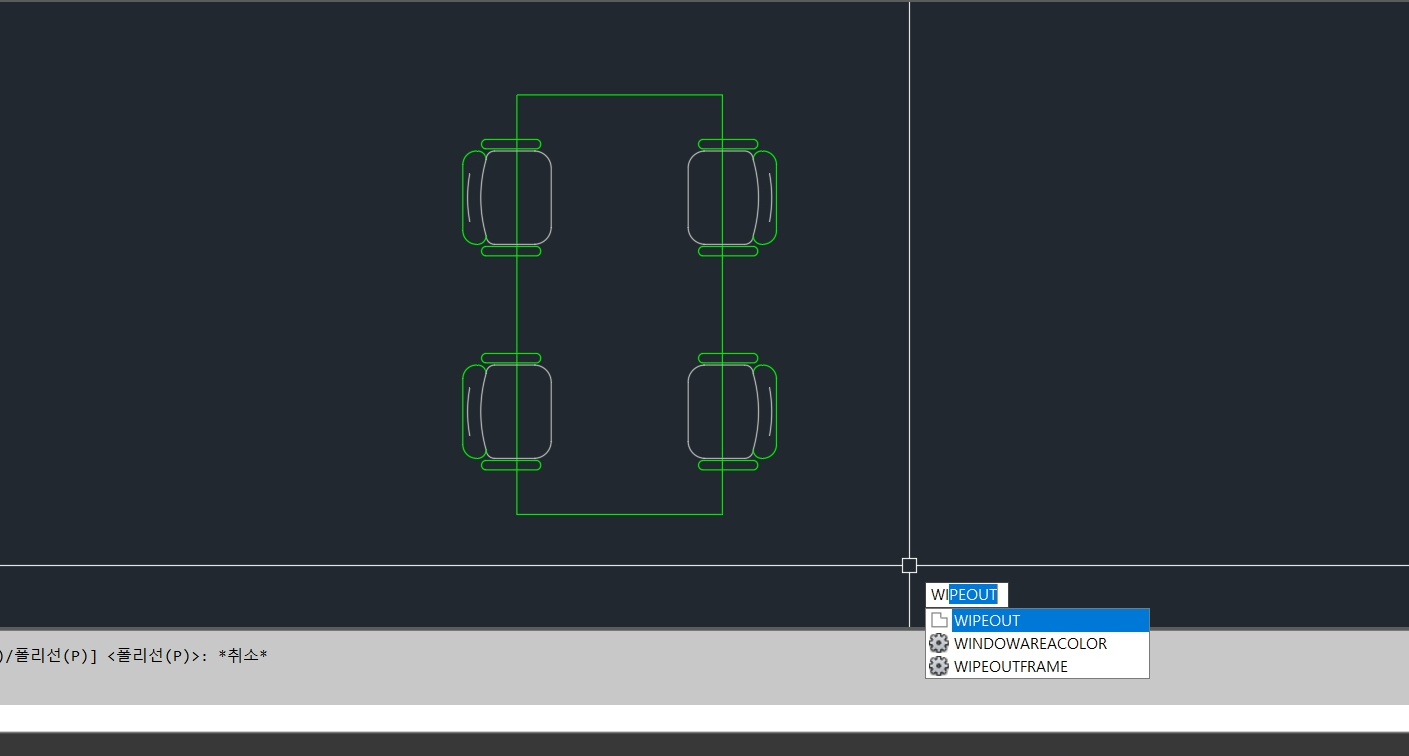

(1) 명령어 WIPEOUT 실행

· 가릴 영역을 폴리곤 선택이 아닌 점으로 선택하여 지정

---

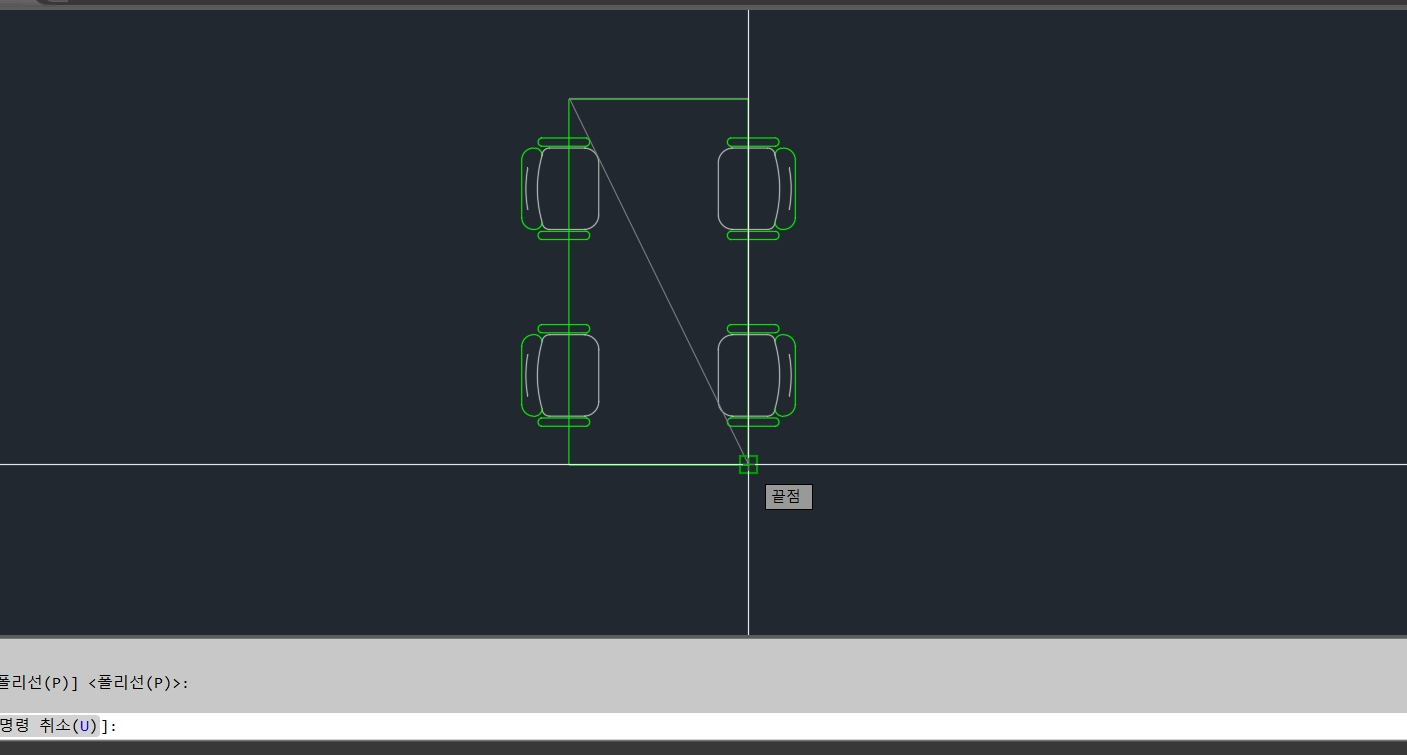

(2) 영역 선택

· 객체 가리기를 그릴 영역 선택

---

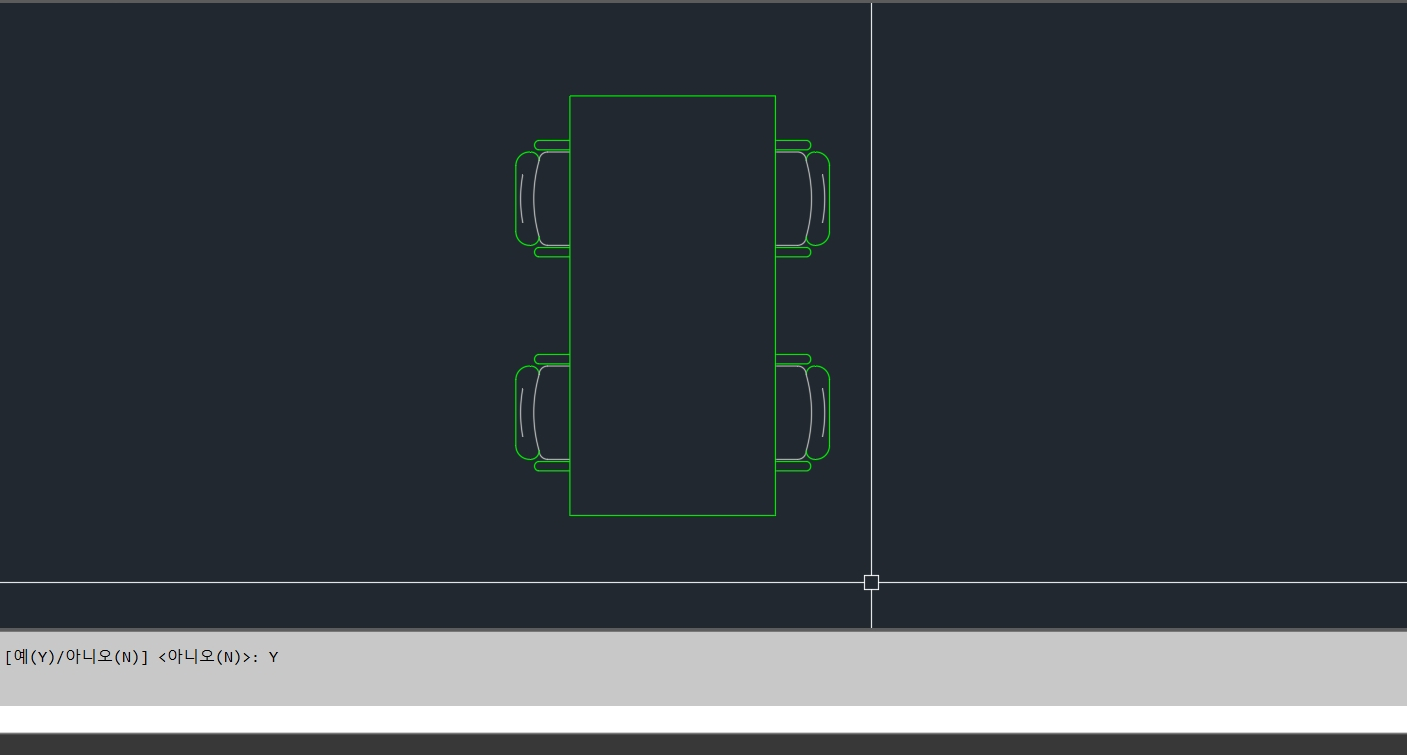

(3) 완료

· 객체 가리기 영역의 경계 프레임은 프레임 옵션에서 ON / OFF 함
