도넛 그리기 [오토캐드]

☞ AUTO CAD 2018

☞ 도넛 (DONUT) 그리기



도넛 지름

· DONUT (단축키 DO) 명령으로 채워진 원 또는 넓은 링을 만듬

· 폴리선의 폭은 지정 된 내부 및 외부 지름에 의해 결정

· 내부 지름이 0이면 도넛은 내부가 채워진 원으로 만들어짐

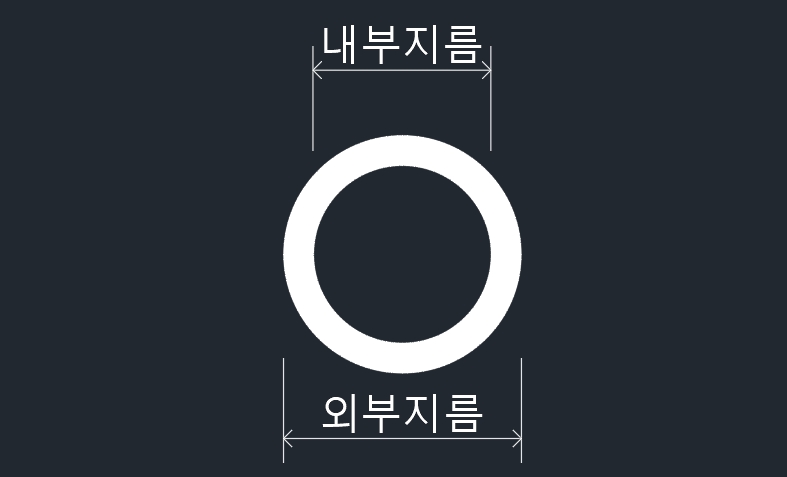

내부 · 외부 지름



도넛 그리기

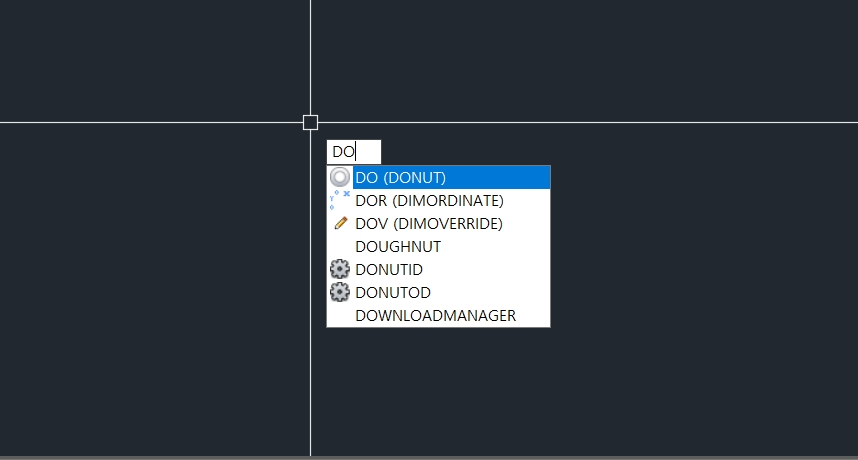

(1) 명령어 DONUT 실행

---

(2) 내부 및 외부 지름 설정

· 도넛의 내부 지름과 외부 지름을 원하는 길이로 설정

내부 지름 입력

외부 지름 입력

---

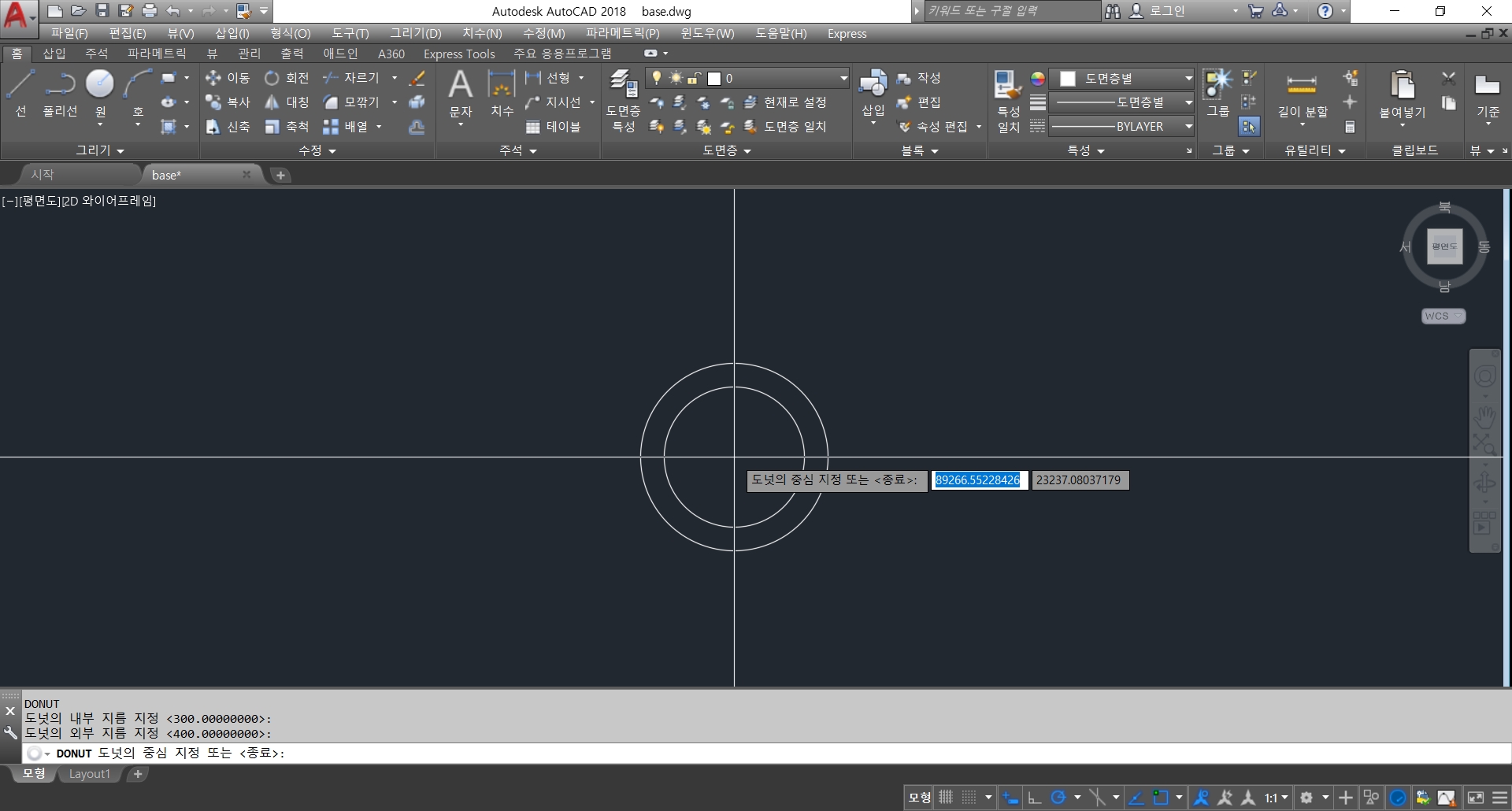

(3) 위치 할 중심 포인트 지정

위치 지정

---

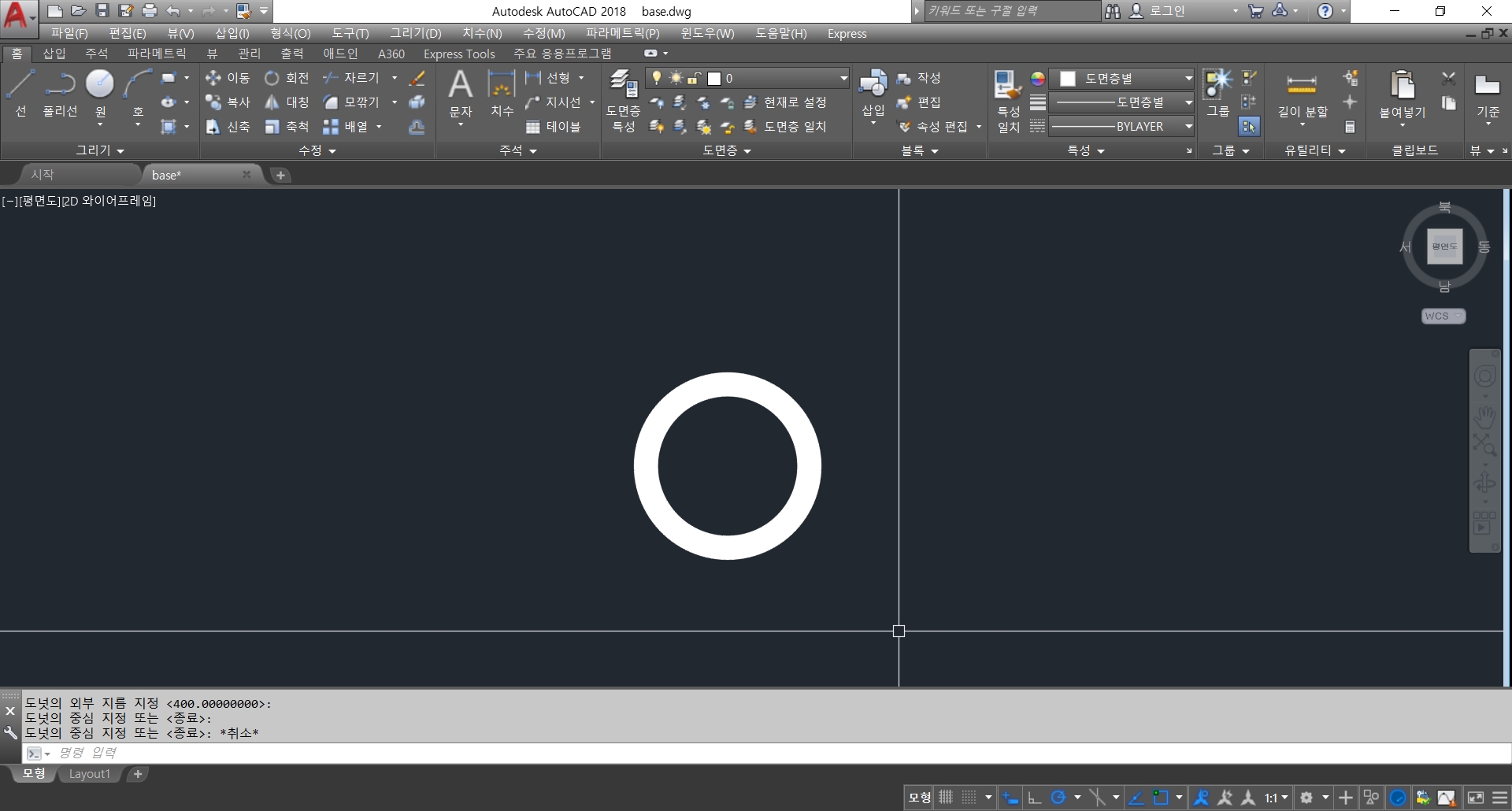

(4) 도넛 그려짐

완성 된 도넛



내부가 채워진 도넛

(1) 도넛의 내부 지름 0 설정

· 외부지름은 원하는 크기 대로 설정

내부 지름 0 입력

외부 지름 입력

---

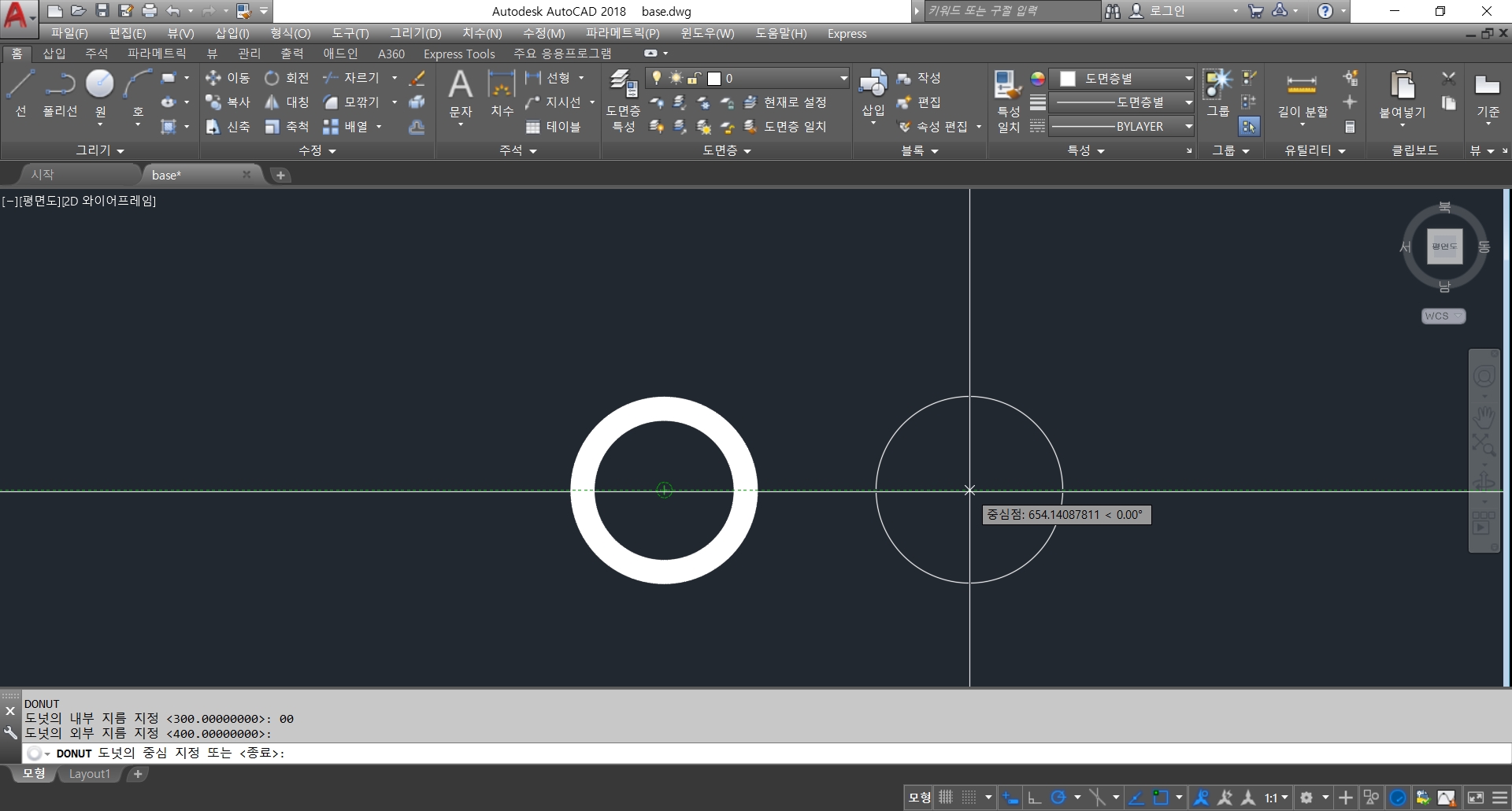

(2) 위치 할 중심 포인트 지정

위치 지정

---

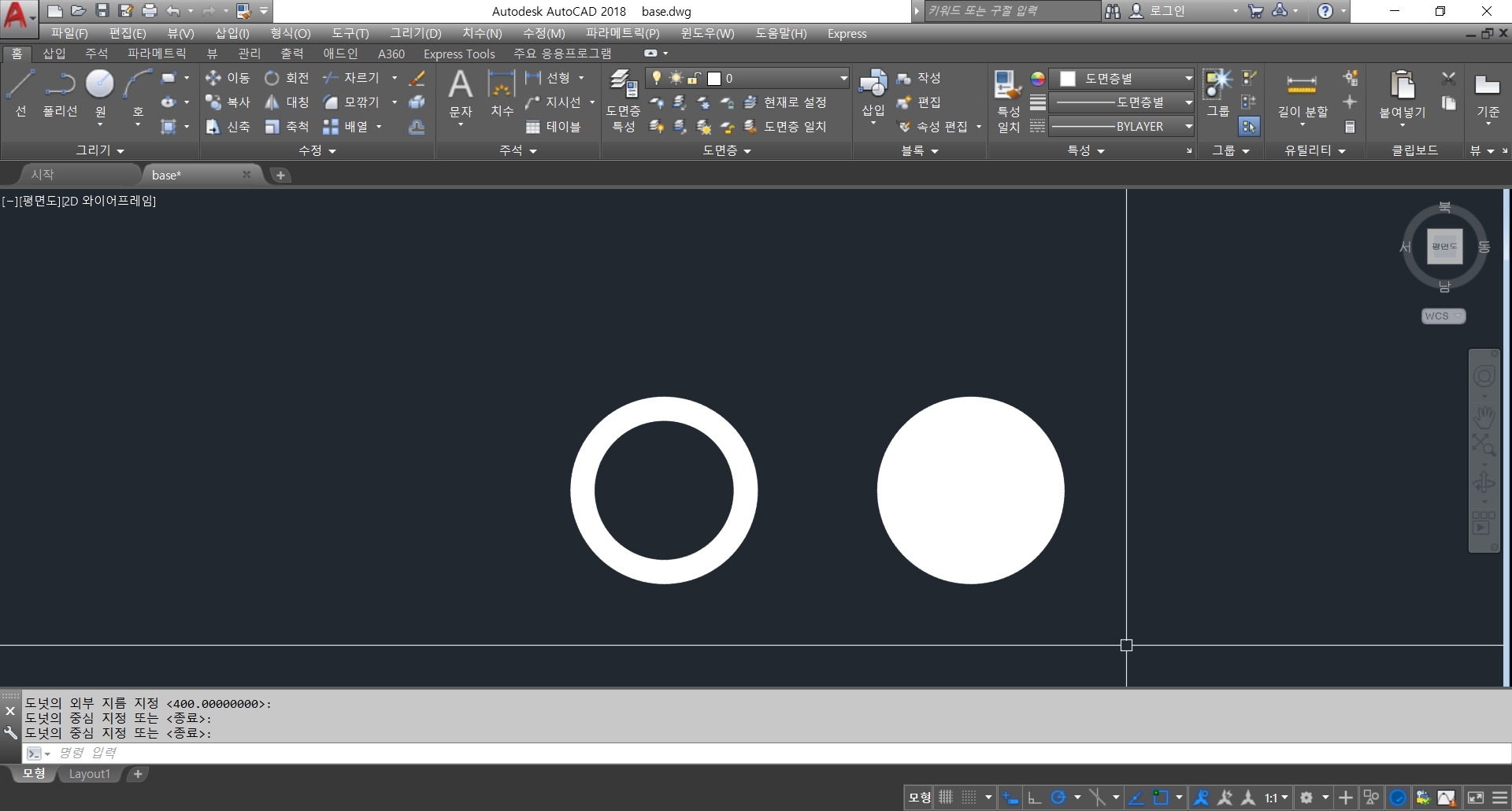

(3) 내부가 채워진 도넛 완성

내부가 채워진 도넛
