출력, '용지에 맞춤' 체크 시 스케일(축척) 맞지 않을 때 [오토캐드]

☞ AUTO CAD 2018

☞ 출력 할 때 '용지에 맞춤 체크' 시 스케일 맞지 않을 경우



인쇄 - 플롯창

· 도면 출력 시 '용지에 맞춤'을 체크 하면 축척이 미세하게 어긋난다.
· 용지 여백 때문으로 생각된다.
· '용지에 맞춤' 체크 해제 하고 축척을 설정 해 출력 해도 문제 없다.
· 축척을 설정 해도 되지만 사용자 용지 크기 추가 해 보자



(1) 인쇄 - 플롯창 열기

·  단축키 Ctrl + P

·  기존 표준용지크기 선택 (ISO 전체 페이지 A3) 후 윈도우로 화면 지정

---

(2) 등록 정보

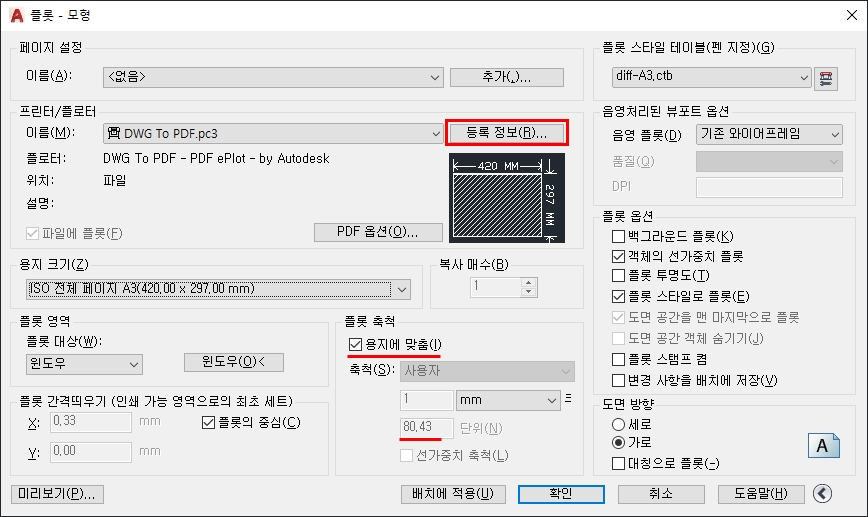

·  '용지에 맞춤 체크'  >>>  1:80.43

· 등록 정보 클릭

플롯창

---

(3) 용지 여백 확인

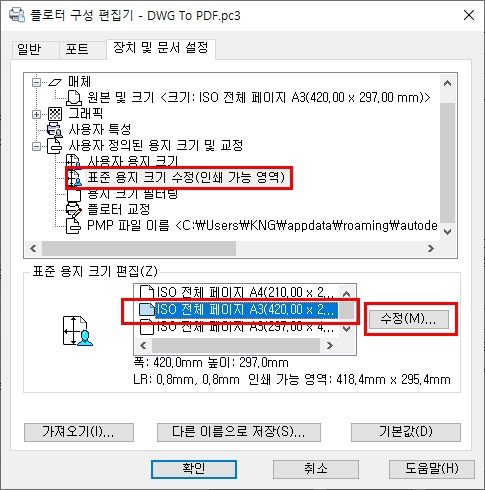

· 설정 했던 용지 크기를 선택 하고 수정 클릭

플로터 구성 편집기

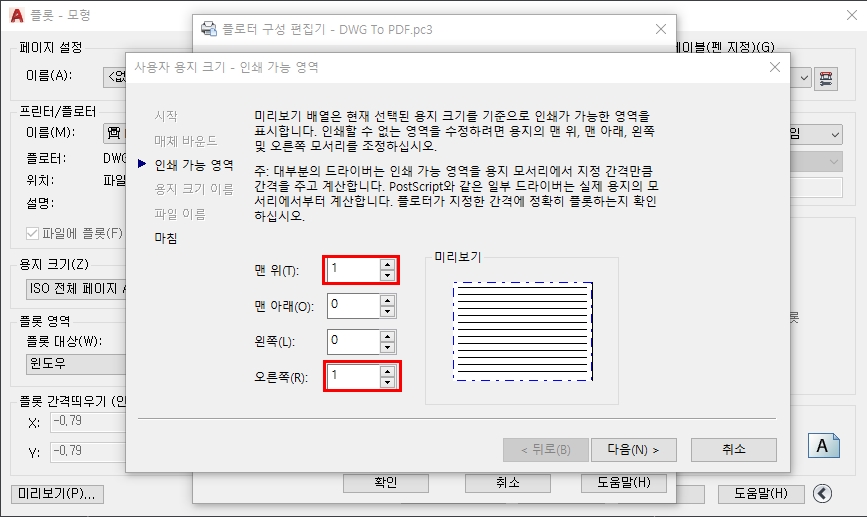

·  [맨 위], [오른쪽] 여백이 1로 설정 된 것 확인

·  취소 눌러 창을 닫자

플롯창

---

(4) 사용자 용지 크기 추가

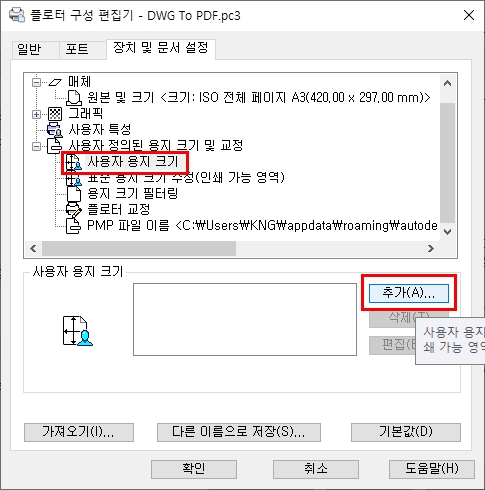

· 사용자 용지 크기 선택 후 추가 버튼 클릭

플로터 구성 편집기

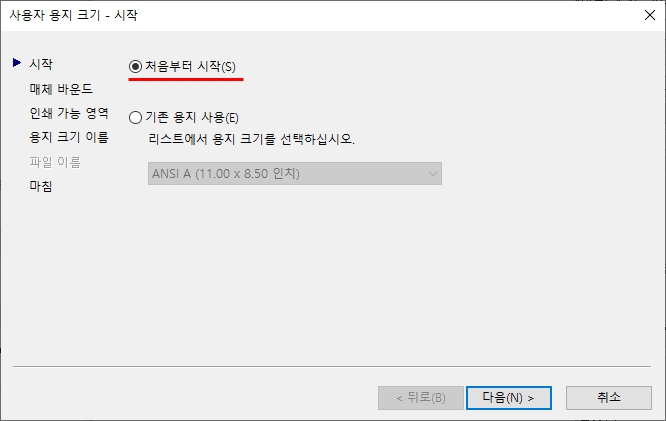

· 처음부터 시작 선택 후 다음 클릭

사용자 용지 크기 - 시작

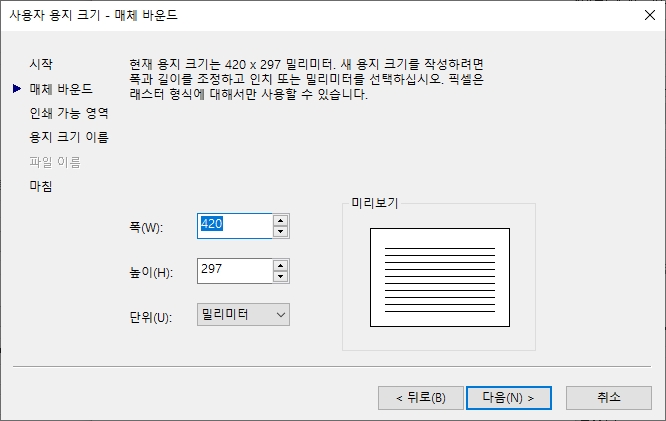

· 자신이 만들 용지 크기 [폭]과 [높이] 설정 후 다음 클릭

사용자 용지 크기 - 매체 바운드

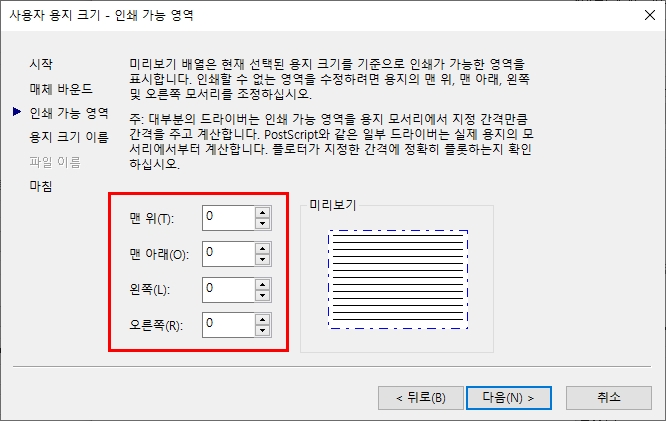

· 용지 여백을 모두 '0'으로 설정 후 다음 클릭

사용자 용지 크기 - 인쇄 가능 영역

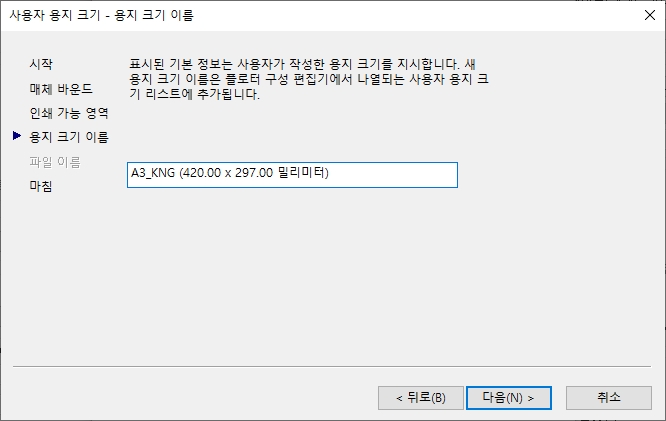

· 용지 크기 이름 설정 후 다음 클릭

사용자 용지 크기 - 용지 크기 이름

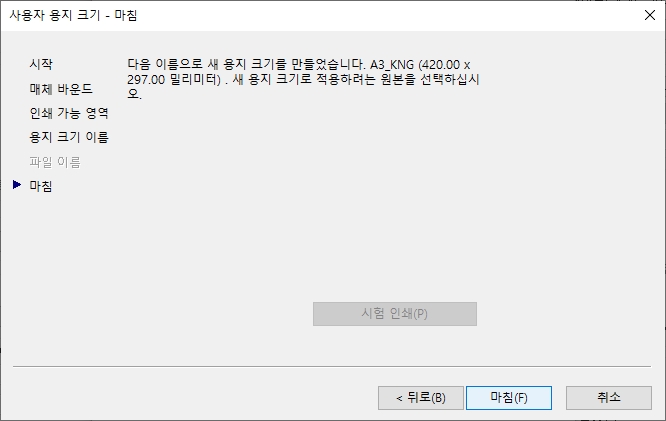

· 마침 클릭

사용자 용지 크기 - 마침

---

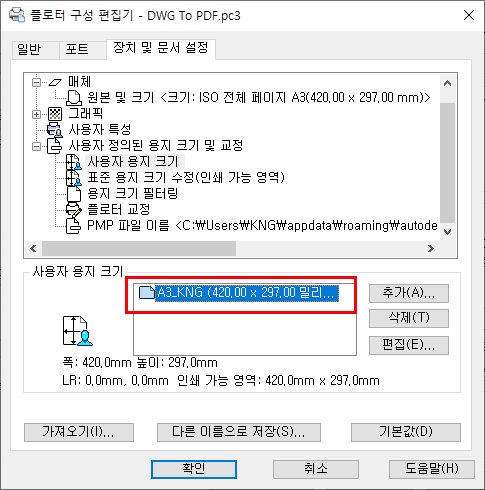

(5) 사용자 용지 크기 생성 확인

· 사용자 용지 크기가 생성 된 것을 확인 할 수 있음

플로터 구성 편집기

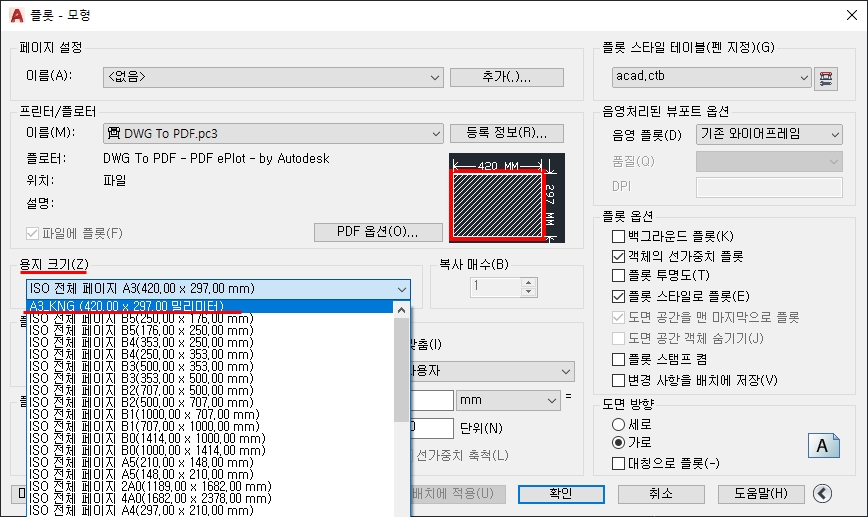

· 플롯창의 [용지 크기]에서 새로 생성한 사용자 용지 크기를 선택

플롯창

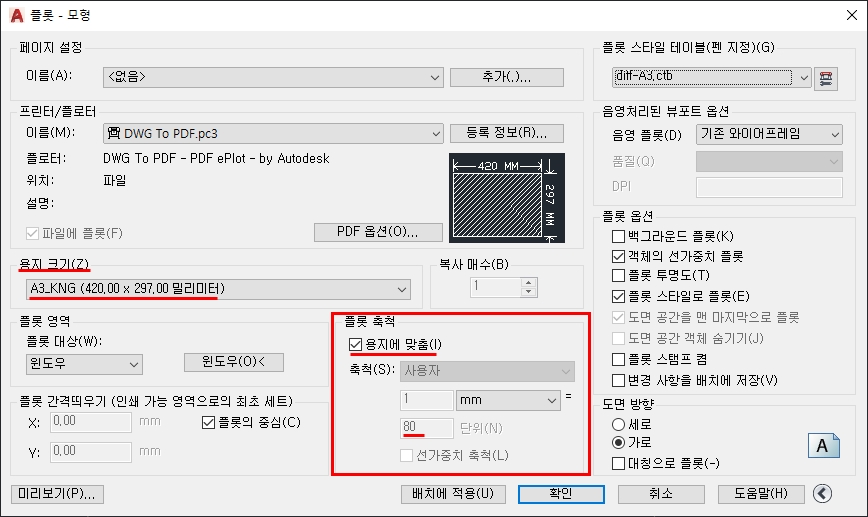

· '용지에 맞춤'을 체크 해 보았을 때 축척이 맞는지 확인

플롯창
