도면 플롯(PLOT) 설정, 프린트(PDF 출력 인쇄) [오토캐드]

NG Odyssey 2024. 4. 26.

☞ AUTO CAD 2018 Version

☞ 플롯 설정과 PDF 파일 만들어 볼게요.

플롯(PLOT) 설정

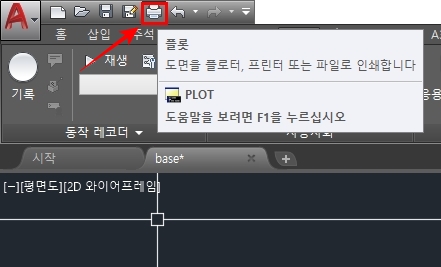

· Ctrl+P(단축키) 또는 인쇄 아이콘 클릭하여 플롯 실행

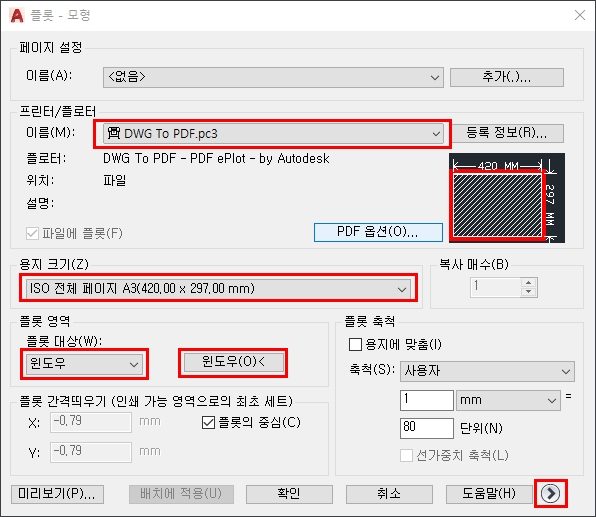

· 프린트/플로터 → 이름 (DWG To PDF.pc3)

☞ PDF파일 생성을 위해 프린터 선택 하지 않고 DWG To PDF.pc3 선택 함

· 용지크기 → ISO 전체 페이지 A3(420.00 × 297 mm)

☞ 도면 출력은 보통 A3로 함

· 플롯 대상 → 윈도우

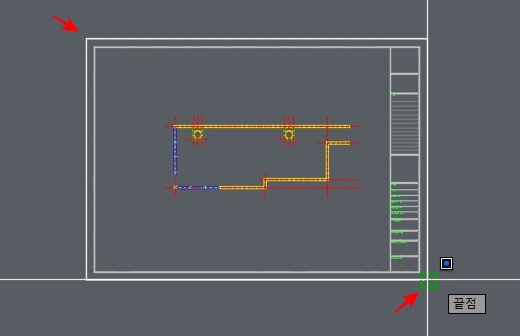

☞ 윈도우 선택 하여 출력 영역을 잡아 줌 (시작점과 끝점 잡음)
☞ 아래는 이미지는 A3 1:80 Scale 도면을 잡아 주었음

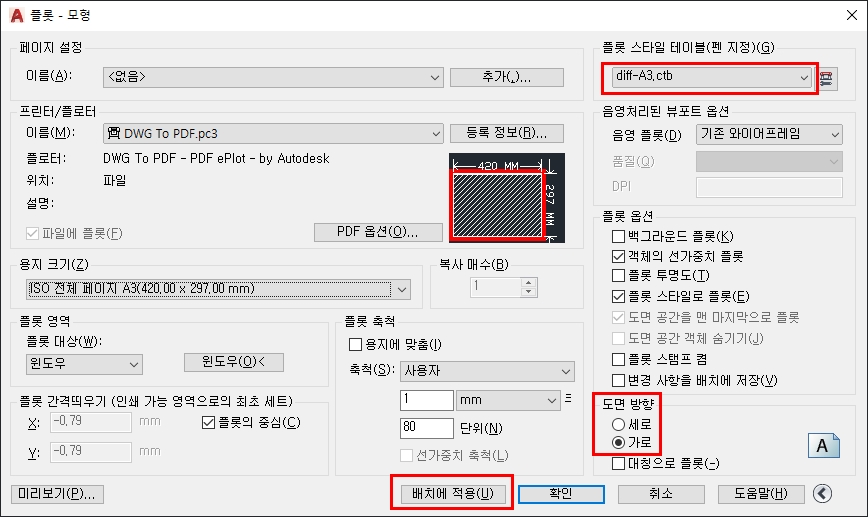

· 오른쪽 하단에 화살표를 클릭하여 오른쪽 상세 설정을 열어 본다

· 플롯 스타일 테이블(펜 지정) → 자신이 가지고 있는 .ctb 파일 중 선택

☞ 가지고 있는 .ctb 파일이 없다면 monochrome.ctb 선택 (흑백 출력)

· 도면 방향 → 가로 선택

☞ 배치에 적용을 클릭하여 설정 고정

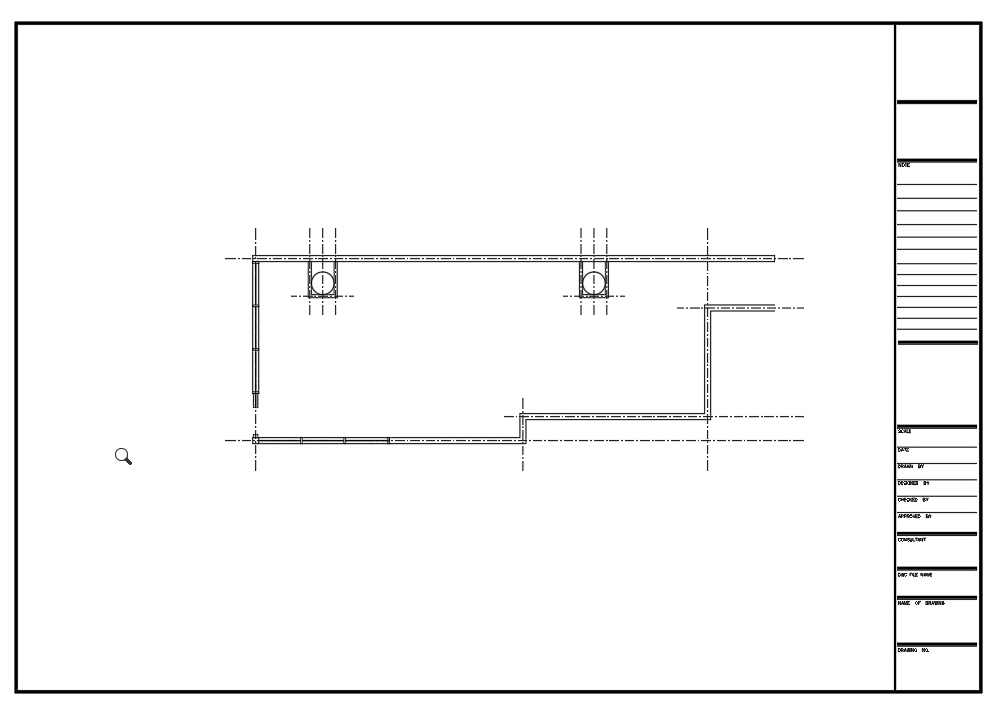

· 플롯창 왼쪽 하단 미리보기를 클릭하여 본 후 확인 버튼 클릭하여 저장

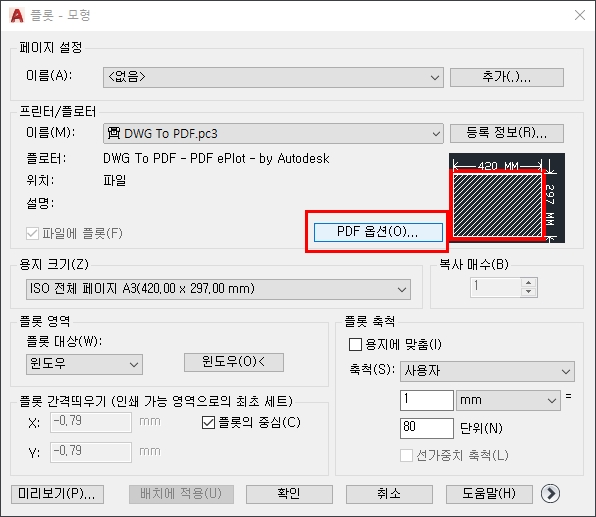

· 플롯 창의 PDF 옵션 클릭

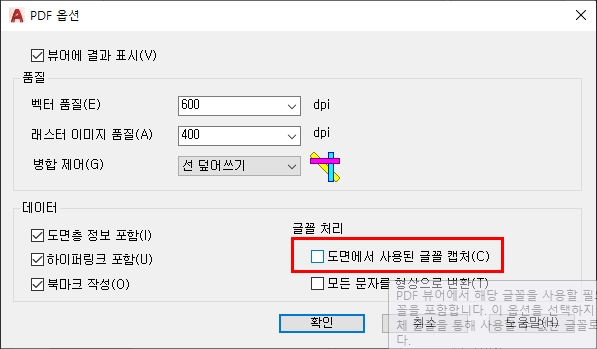

· PDF 문자가 깨진다면 글꼴 처리 → 도면에서 사용된 글꼴 캡처 체크해제 해 본다
