CTB파일 생성 및 추가, 플롯 스타일 [오토캐드]

☞ AUTO CAD 2018 Version

☞ CTB(색상 종속 플롯 스타일) 파일 편집 및 추가 해 봅시다.

☞ CTB 파일은 선 색상에 따른 선가중치(두께)를 달리하여 도면의 가독성을 높이기 위해 만들어 사용



플롯(PLOT) 스타일 편집

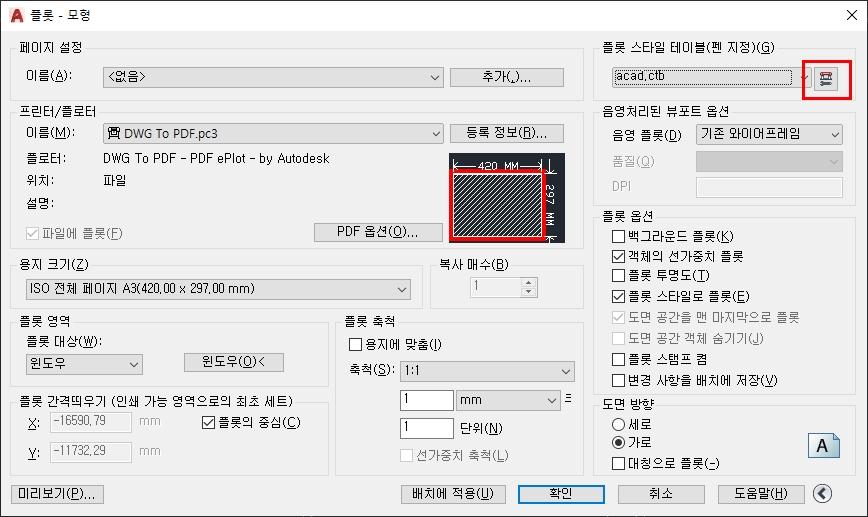

1. 플롯 창 열기

· Ctrl + P (단축키) 사용하여 창을 열어 편집 할 CTB파일 선택하고 상세 설정을 확장하여 오른쪽 상단 아이콘 클릭

---

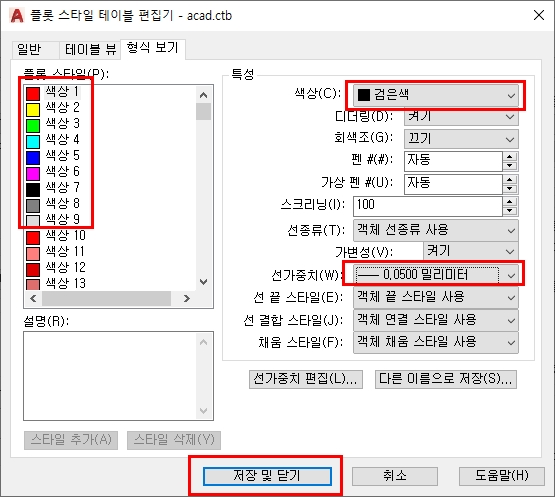

2. 플롯 스타일 테이블 편집기

· 플롯 스타일 1 ~ 9 색상은 검은색, 각각의 선가중치는 본인이 설정 합니다.

☞ 도면 그릴 때 선은 대체로 색상 1~9까지 사용
☞ 빨간색인 색상1은 가장 앏은선으로 보통 활용
☞ 각자 본인에 맞게 설정, 회사는 사용하는 CTB파일이 따로 만들어져 있을 것 임



· 선택 한 해당 CTB 파일 편집 완료 후 '저장 및 닫기' 클릭



플롯(PLOT) 스타일 관리자 CTB 파일 추가

1. 플롯 스타일 관리자 열기

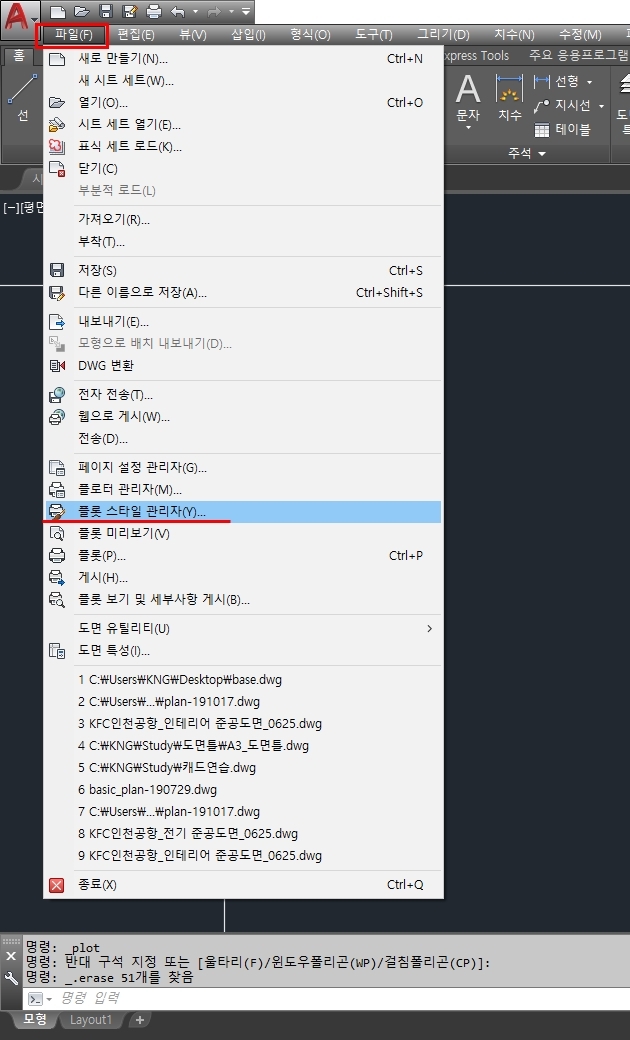

· 좌측 상단의 아이콘 모양(▼) → 메뉴 막대 표시 선택



· 파일 → 플롯 스타일 관리자 선택하여 열기

---

2. CTB 파일 추가

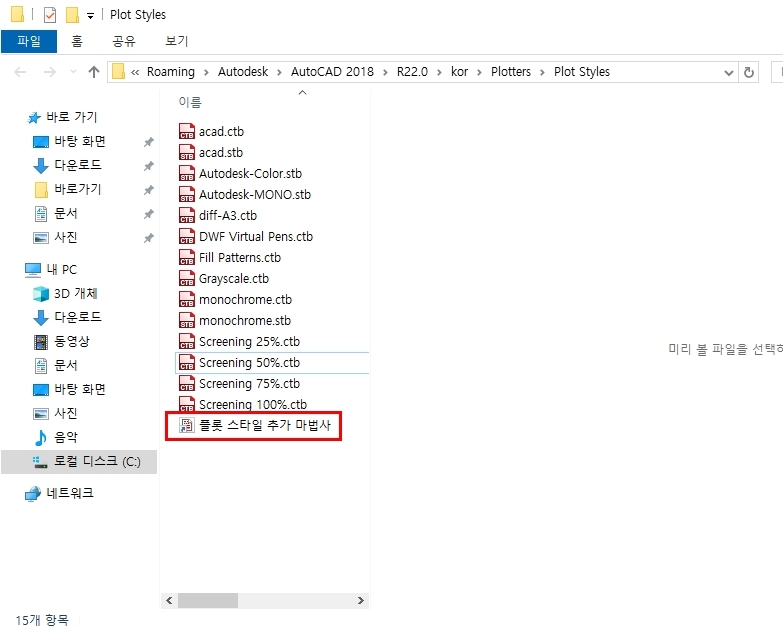

· 아래 이미지 처럼 Plot Styles 폴더에 회사에서 사용하거나 다른 사람이 만든 CTB파일을 여기 폴더에 넣어 두면 플롯 창에서 선택 할 수 있음

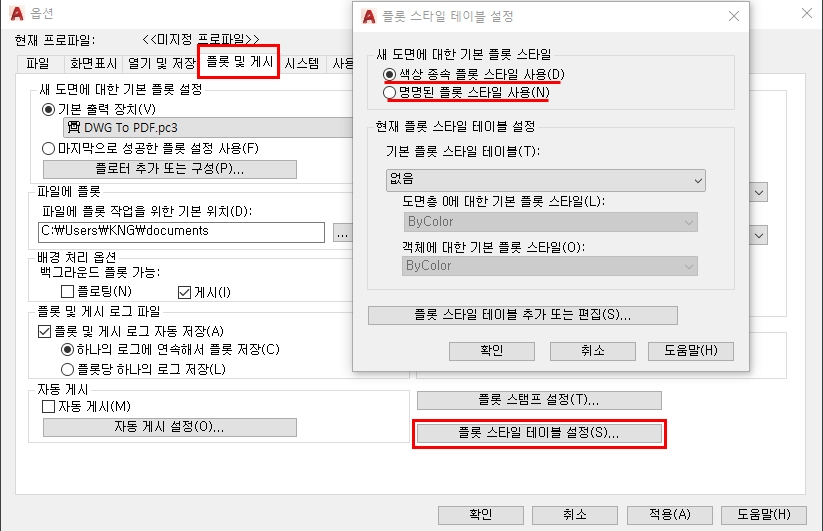

☞ 옵션에서 플롯 및 게시 → 플롯 스타일 테이블 설정에 보면 색상 종속 플롯 스타일(CTB) 사용으로 되어있음
