물량 산출, 면적 계산 하기 [오토캐드]

☞ AUTO CAD 2018 Version

☞ 물량 산출을 하기 위해 면적이나 길이를 구해서 계산을 해야 할 때가 있습니다. 이것이 꼭 정답은 아니며 여러가지 방법이 있을 것이고 더 효율적이고 좋은 방법이 있을 수도 있습니다.



객체 생성

PLINE 사용 하기

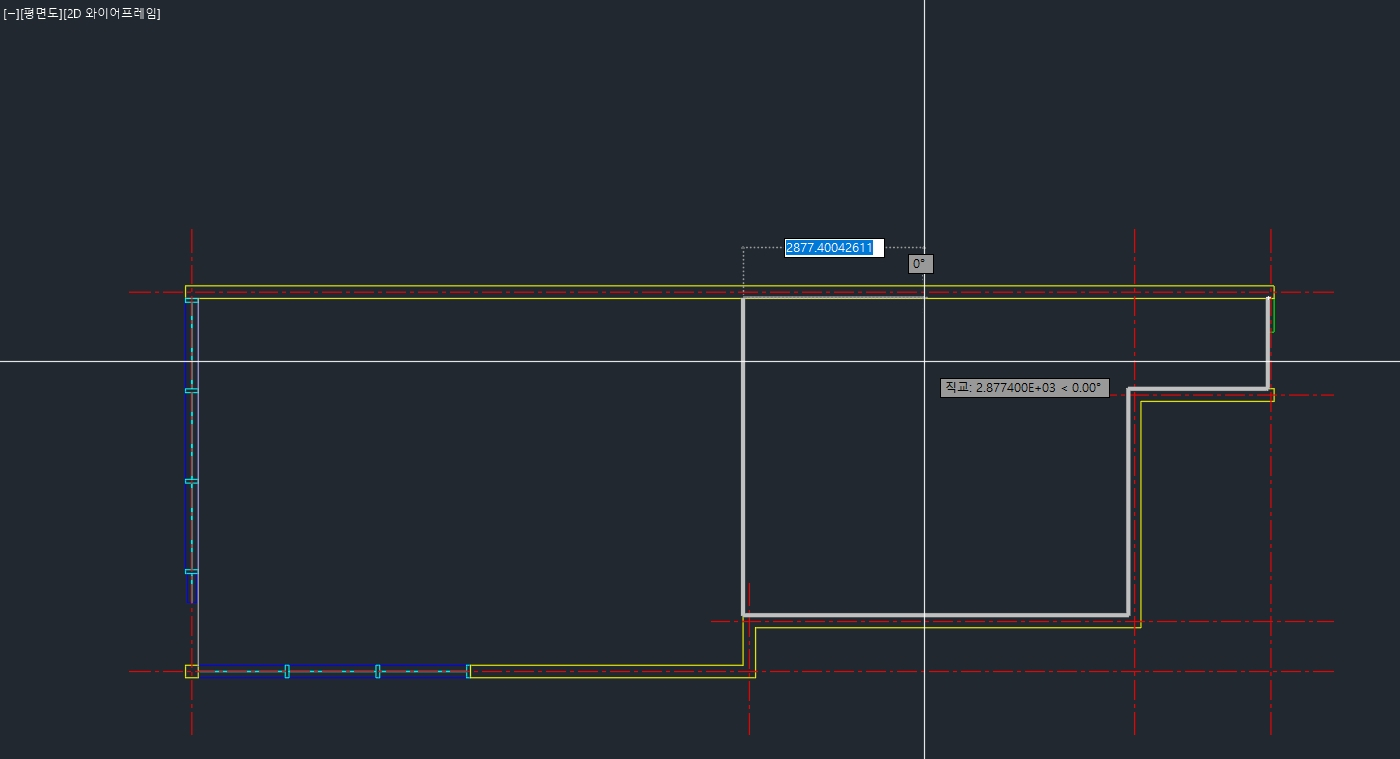

· 도면에서 면적 계산 할 부분을 PL(PLINE 단축키)로 객체 생성

☞ PLINE은 폭을 본인이 알맞게 정하기





면적 계산

1. 속성창 보기

· 만들어진 객체를 선택하여 속성창을 띄워 봅니다.

☞ 단축키 Ctrl + 1 or CH (PROPERTIES)

명령어 입력 CH (PROPERTIES)

· 속성창에서 면적과 길이 확인 가능

☞ 면적은 ㎟ (제곱 밀리미터) 값
☞ 면적 단위를 바꾸면 34.04531㎡ (34045311㎟) - 소수점 6자리 차이
☞ 단위 환산은 캐드 빠른계산기에서 가능

---

2. LIST 활용

· 명령어 입력창에 LIST 입력하여 실행하고 객체 선택 후 Enter

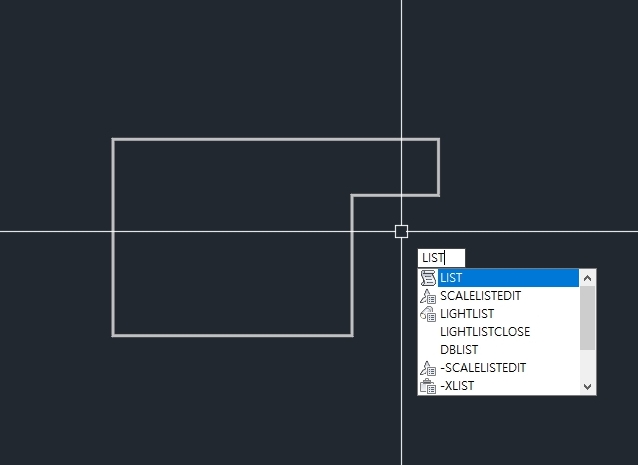

명령어 LIST 입력

· 면적과 길이 확인 가능

---

3. AREA의 여러 속성 이용

◈  AREA 명령

· 명령어 AREA 실행하여 객체 속성을 이용하여 객체 선택하거나 객체의 꼭지점들을 찍어 객체 선택

↓ ↓ ↓ 객체 속성이용  ↓ ↓ ↓

객체 속성 이용 선택

↓ ↓ ↓ 꼭지점 찍기  ↓ ↓ ↓

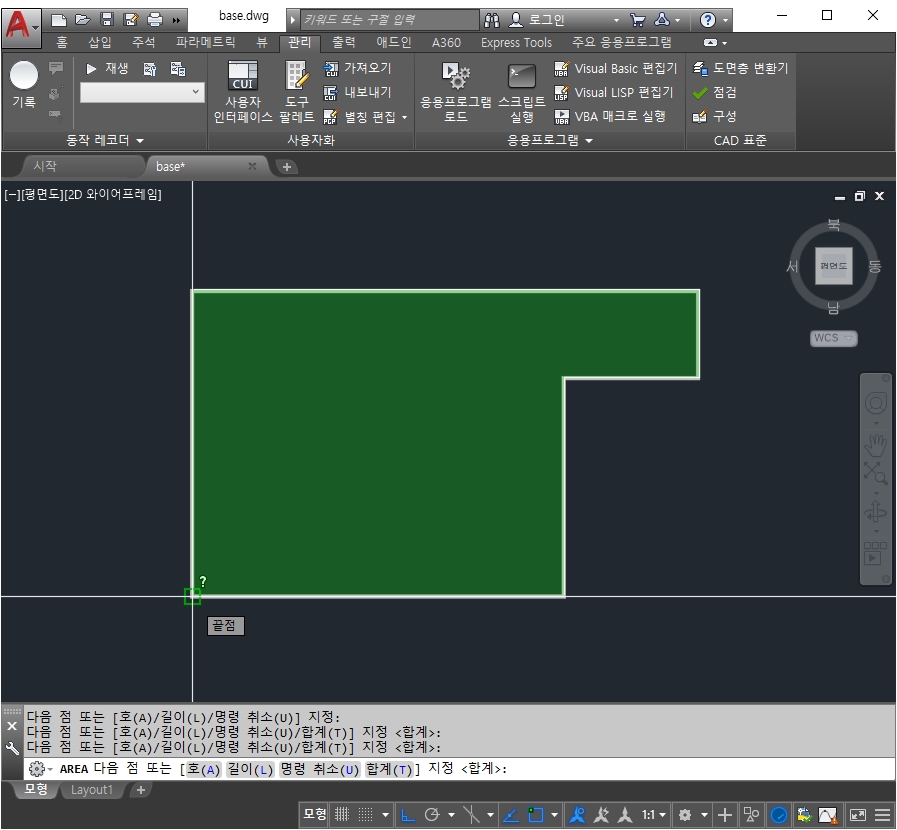

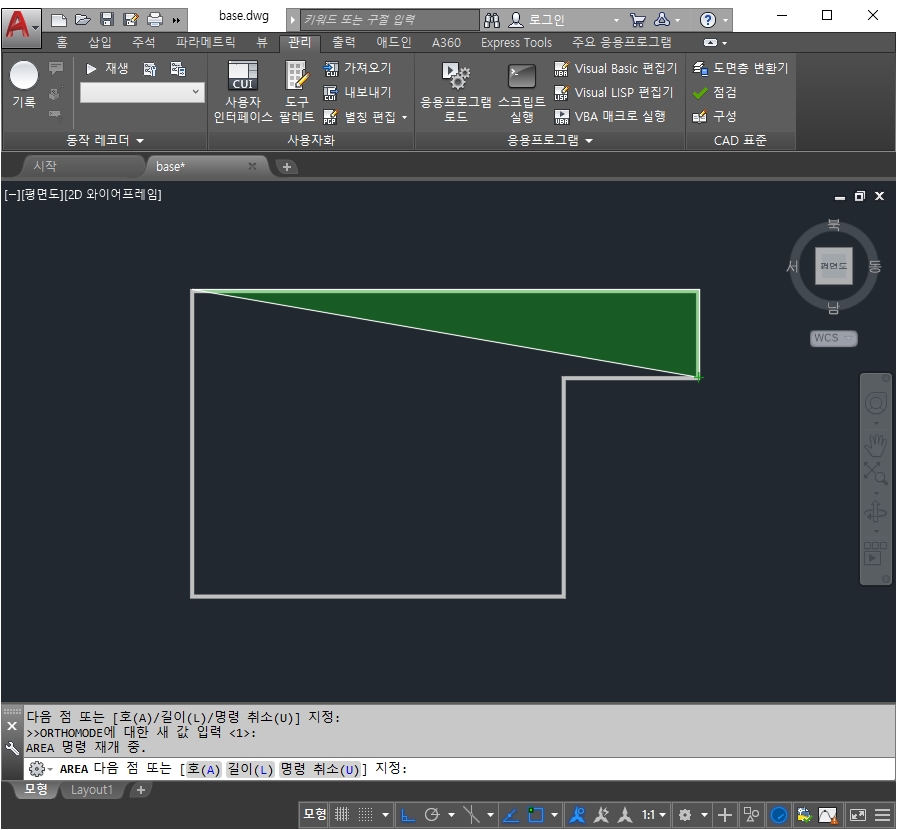

꼭지점 찍어 선택

· 영역(면적), 둘레(길이) 확인

면적 확인



◈  AREA 속성의 면적 추가, 면적 빼기

· 면적 추가 속성으로 면접을 잡은 상태에서 면적 빼기 속성으로 일부 면적을 제외 하기

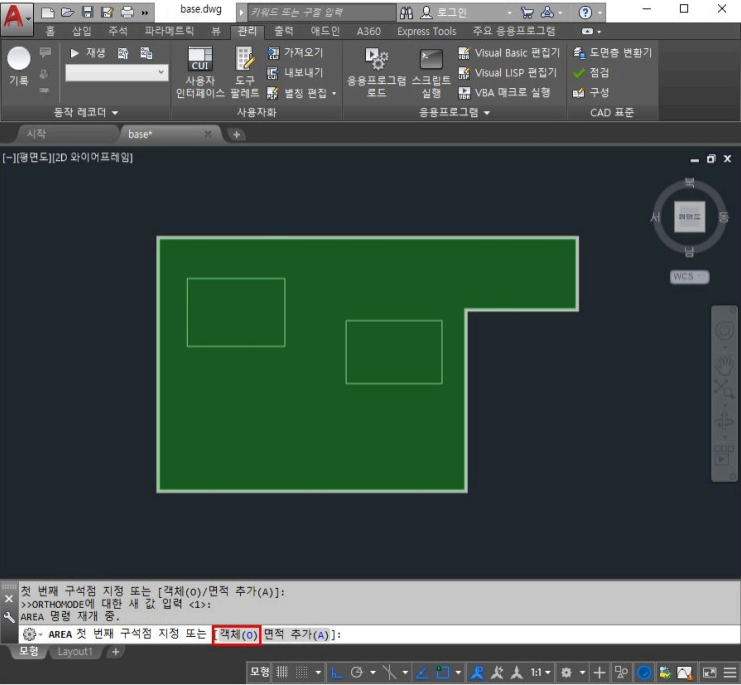

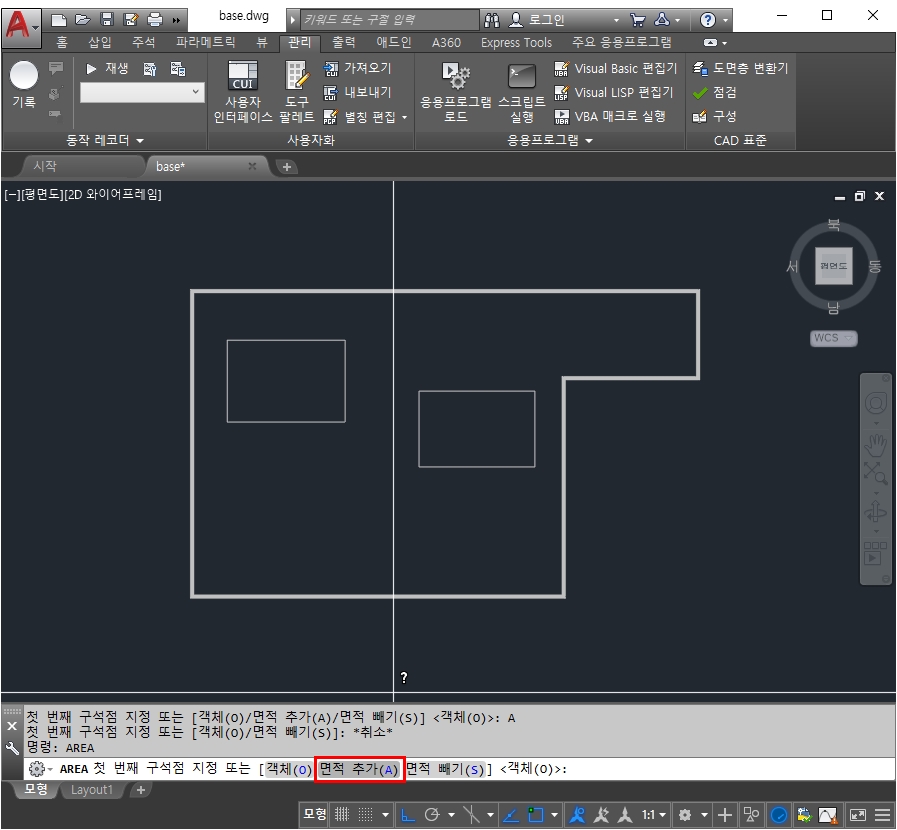

· AREA 속성 면적 추가 선택 ↓↓↓

· 다음 객체(o) 속성 선택하고 객체 클릭 ↓↓↓

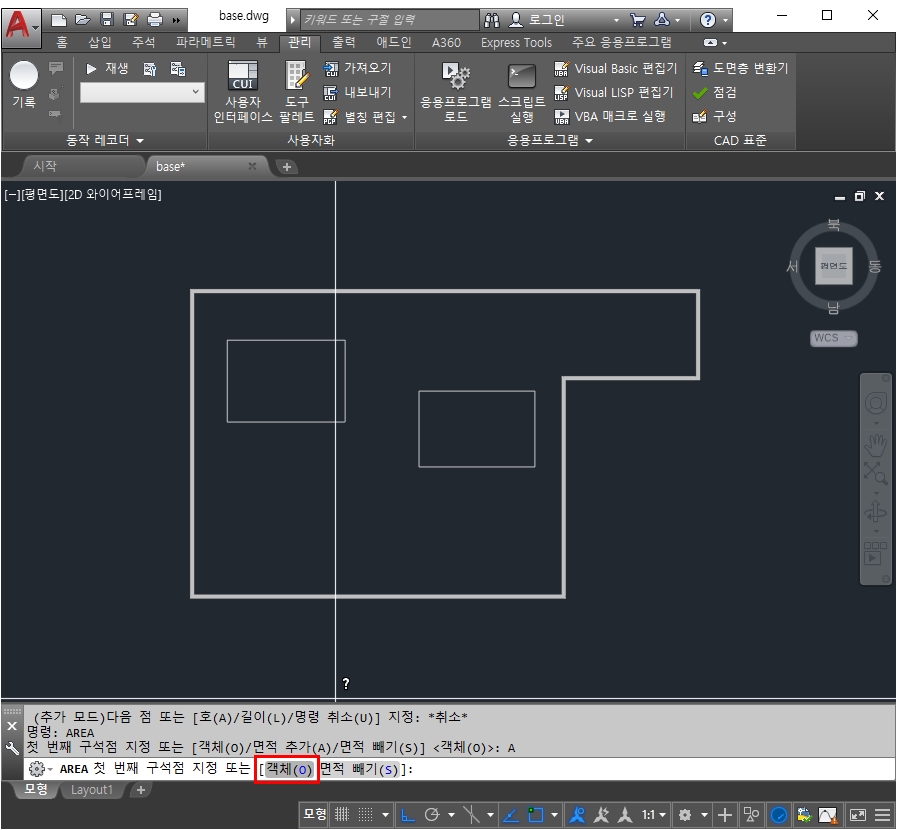

· 다음 면적 빼기 속성 선택 ↓↓↓

· 다음 객체(o) 속성 선택 ↓↓↓

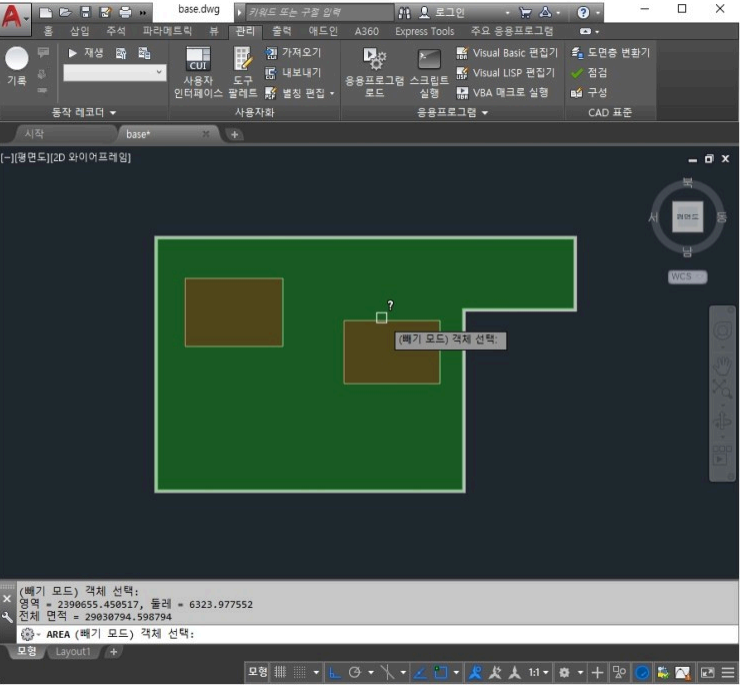

· 면적에서 제외 할 객체 선택 ↓↓↓

· 면적 확인 ↓↓↓

---

4. BOUNDARY 활용

· AREA, LIST 사용이 힘들 때 사용 해 보기

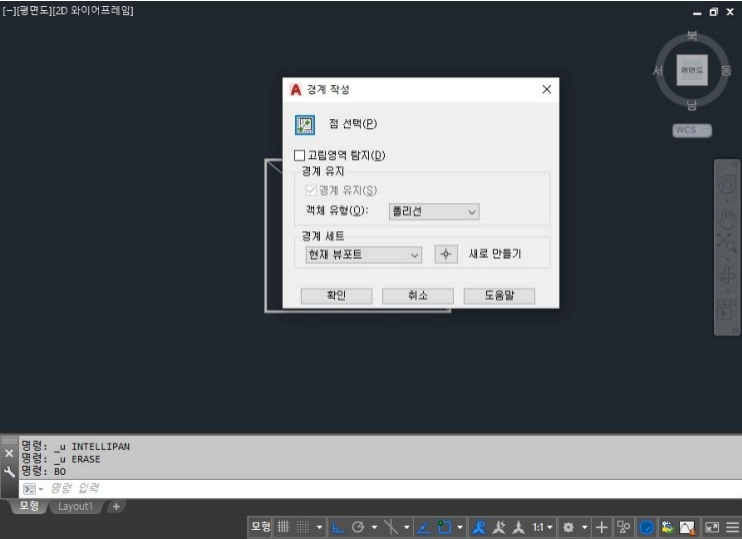

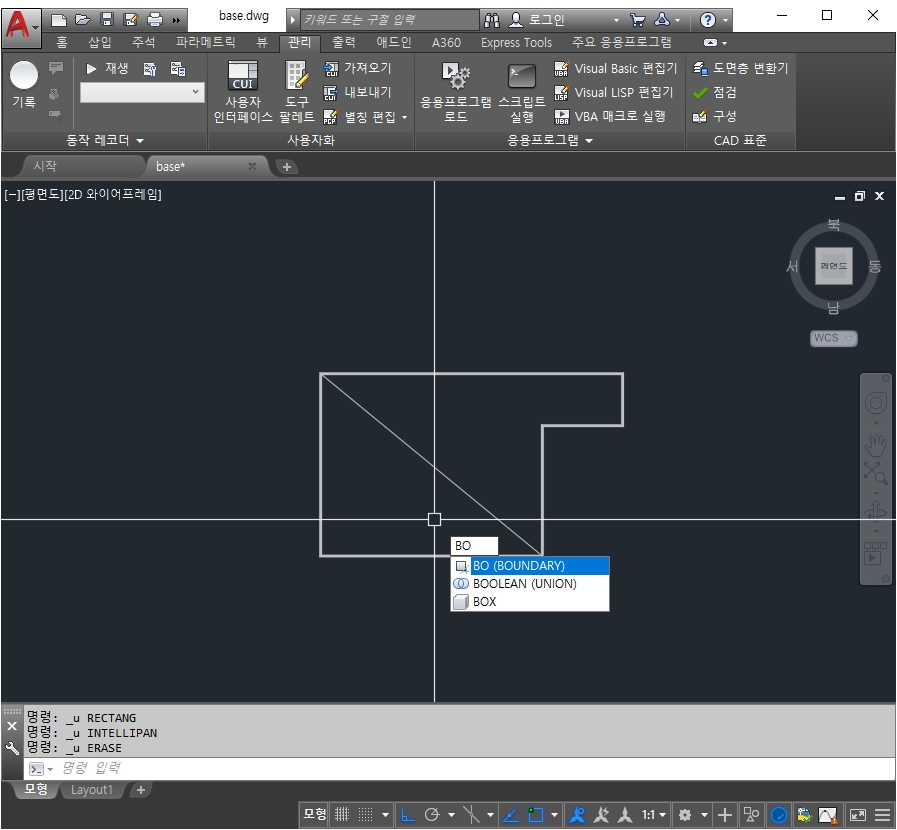

· BO (BOUNDARY) 명령어 실행
